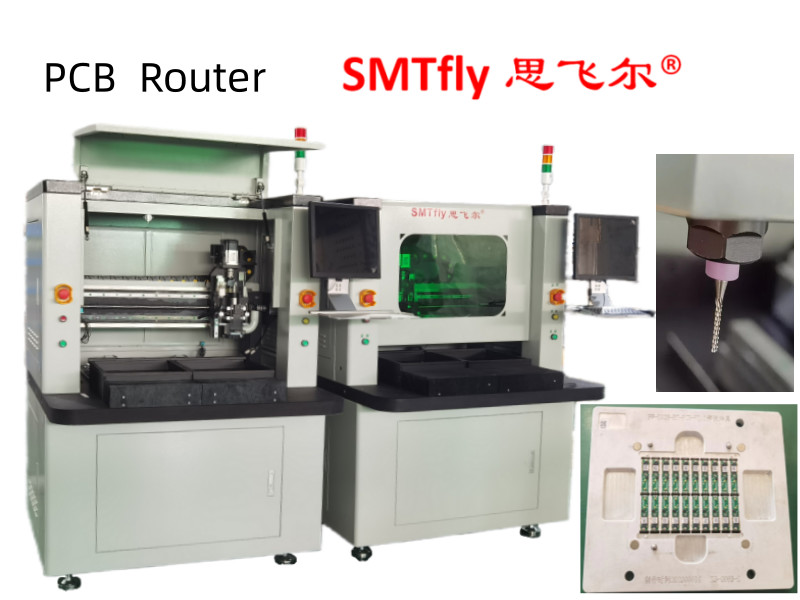

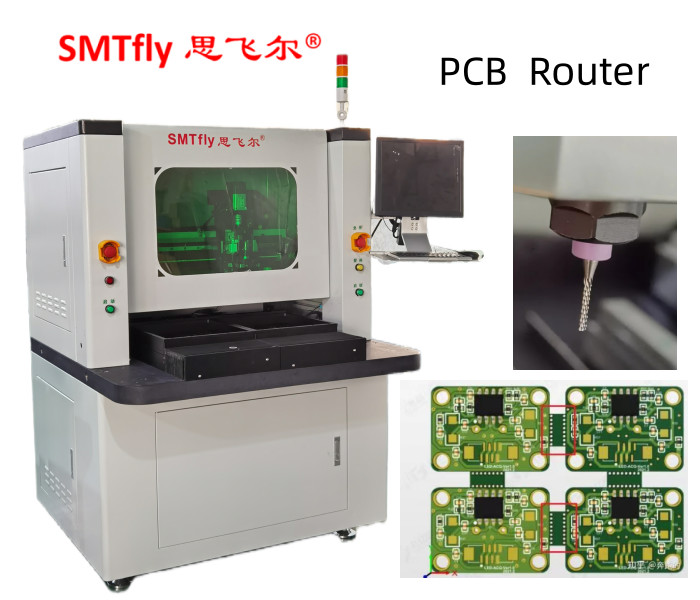

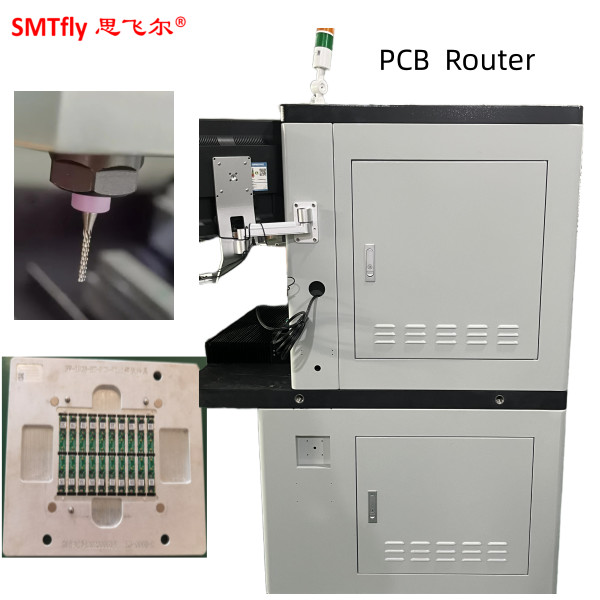

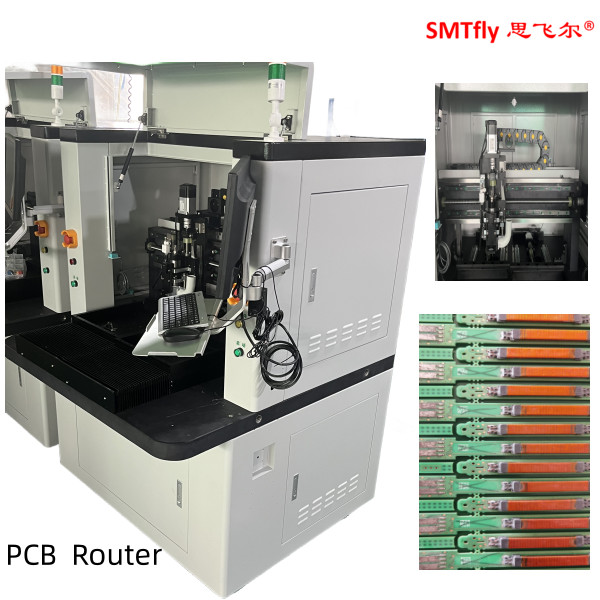

PCB Router Depaneling สำหรับอุตสาหกรรมคอมพิวเตอร์ที่มีความแม่นยำของแกน 0.001 มม

PCB Depaneling สําหรับอุตสาหกรรมคอมพิวเตอร์ด้วยความละเอียดแกน 0.001 มม

เครื่องจักร


SPINDLE โมรนิ่งสตาร์ สปินด์และอินเวอร์เตอร์
ซีซีดี: ซอนี่ 520 เส้นกล้องอุตสาหกรรม
เลนส์: คอมพิวเตอร์ EX2C
สกรู: TBI การนําเข้าสกรูลูกโป่งการบดดิน
คู่มือ: HIWIN ขยาย รถไฟฟ้านําทางเส้นตรงนําเข้า
มอเตอร์: JiaBao LCF ซีรี่ย์
การ์ดควบคุม I/O: HFC PCI-9074
บัตรควบคุมคนขับ: HFC PCI-9074
การ์ด I/O: PCI-9074-64pcs/-38pcs
การทําความสะอาดสแตตติก: STATIC-ST401A Series
คอมพิวเตอร์: RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G)
อินเตอร์เฟซเครื่อง: AOC LCD17",หนู Logitech

โปรแกรม

ปริมาตรการทํางาน

โดยรวม
ขนาด ((W*D*H) : 1220mm*1450mm*1420mm
น้ําหนัก: 550KG
ความสูงออฟสเตท: 60 ~ 110mm
เครื่องควบคุม
ประเภทเครื่องยนต์: ซีรี่ย์ JiaBao
การซ้ําตําแหน่ง: 0.001 มม.
พื้นที่ทํางานของแกน (สูงสุด) : 680mm*360mm*50mm
สถานที่ทํางาน
การติดตั้ง PCB: มาตรฐาน, การชํานาญ
การบรรจุ / ถอน PCB: คู่มือ
ขนาด PCB (สูงสุด): 322mm*322mm
ความหนาของ PCB (สูงสุด): 5 มม.
การติดตั้ง
การติดตั้งความแข็ง: มาตรฐาน
เครื่องประกอบเครื่องจักร
เครื่องยนต์สปินด์
พลังงาน: 400W
สปินด์: 50000 รอบ/นาที
ป้องกัน: ปรับความเย็นด้วยตัวเอง / ลม
แปลงตัด: การชํานาญ
ความสามารถในการนําทาง
ความเร็วการตัด ((max.)): 100mm/s
ความเร็วในการขับรถ: 3000mm/s
ความแม่นยําในการตัด:0.01 มิลลิเมตร
ระบบสูญเสีย
พลังงานในระยะว่าง:2.2KW AC 380V
เครื่องดูดฝุ่น
บริการสาธารณะ
พลังงาน: 2.2KW AC380V
การอํานวยอากาศ: 2 ~ 5KG / cm2

โปรแกรม


โปรแกรมแก้ไข: Inline
ปรับปรุงฟังก์ชัน: สาย,เส้นโค้ง,วงกลม,โค้งยู
การเก็บโปรแกรม: HDD
ระบบการมองเห็น: SONE สี CCD
เครื่องตัดบดออฟเซต: AUTO
การตั้งค่าระยะว่าง: AUTO
เครื่องตรวจสอบการปฏิบัติงาน
ตัวชี้วัด: ตัวชี้วัด สภาพเครื่อง
การตรวจสอบเครื่องมือ: อัตโนมัติการตรวจสอบอายุการใช้เครื่องมือ การทดสอบเวลา
ป้องกันเครื่องยนต์: มีฟังก์ชันป้องกันการอุ่นเกิน, การอ้วน, ความดันต่ํา
การตรวจสอบการอ้วนของมอเตอร์: มีการอ้วน, เส้นไฟปกติ, ฟังก์ชันป้องกันความแรงต่ํา
ระยะเวลาใช้งานของเครื่องมือ: อัตโนมัติการตรวจจับอายุของเครื่องมือ
สถิติข้อมูล: รูปแบบบอร์ดแยกแยก, การนับแยก, วิธีการนับที่หลากหลาย
บันทึกความผิดพลาด: โปรแกรมบันทึกอัตโนมัติทุกสัญญาณเตือนความจําของเครื่องจักร
III ความแม่นยํา
ความละเอียดแกน: 0.001mm
ความแม่นยําในการตัด: 0.1mm
IV. ความปลอดภัย
ป้องกันพื้นที่ทํางาน: ด้วยการป้องกัน 4 แบบ
เซ็นเซอร์ประตู: เซ็นเซอร์ประตูความปลอดภัยด้านหน้าและด้านหลัง
ปุ่มหยุดความต้องการ


 3คําอธิบายหน้าที่

1) X10 zoom-in image ทําให้การเขียนโปรแกรมง่ายขึ้นและเพิ่มความแม่นยําของการตั้งจุด

2) โต๊ะเลื่อน 2 ตัว ให้การเคลื่อนไหวในและออกพร้อมกัน เพื่อลดเวลาในการจับเพื่อผลิตที่ดีขึ้น

3) AUTO MARK offset system.CCD image สามารถตรวจสอบและจําลองเส้นทางหรือเส้นทางเพื่อลดความผิดพลาดที่ไม่จําเป็นก่อนการตัด

4) Routng bit โดยอัตโนมัติยกและสลับไปยังจุดที่โปรแกรมต่อไปแล้วตัดเพื่อขยายอายุการใช้งานของ bit routing

5) การออกแบบประตูความปลอดภัยในอุตสาหกรรม

6) ภาพ CCD สามารถตรวจสอบและจําลองเส้นทางหรือเส้นทางเพื่อลดความผิดพลาดที่ไม่จําเป็นก่อนการตัด

4.การใช้งาน

เครื่องเจาะ
