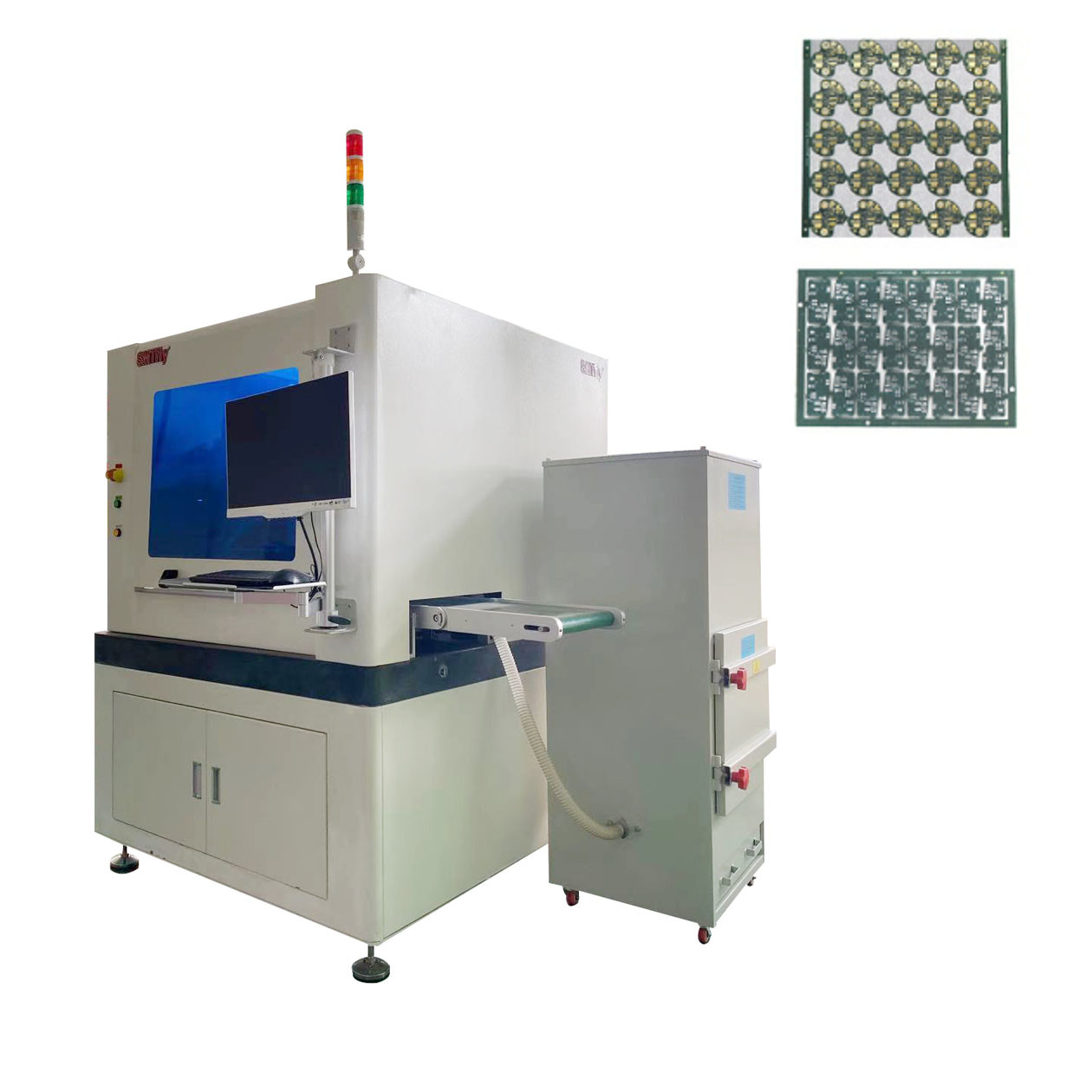

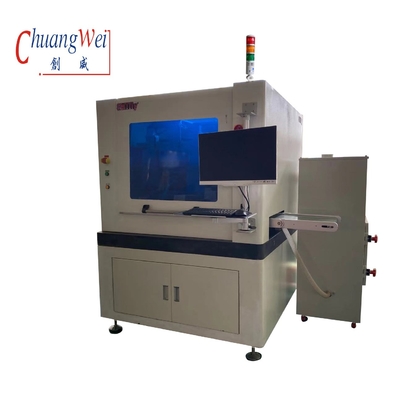

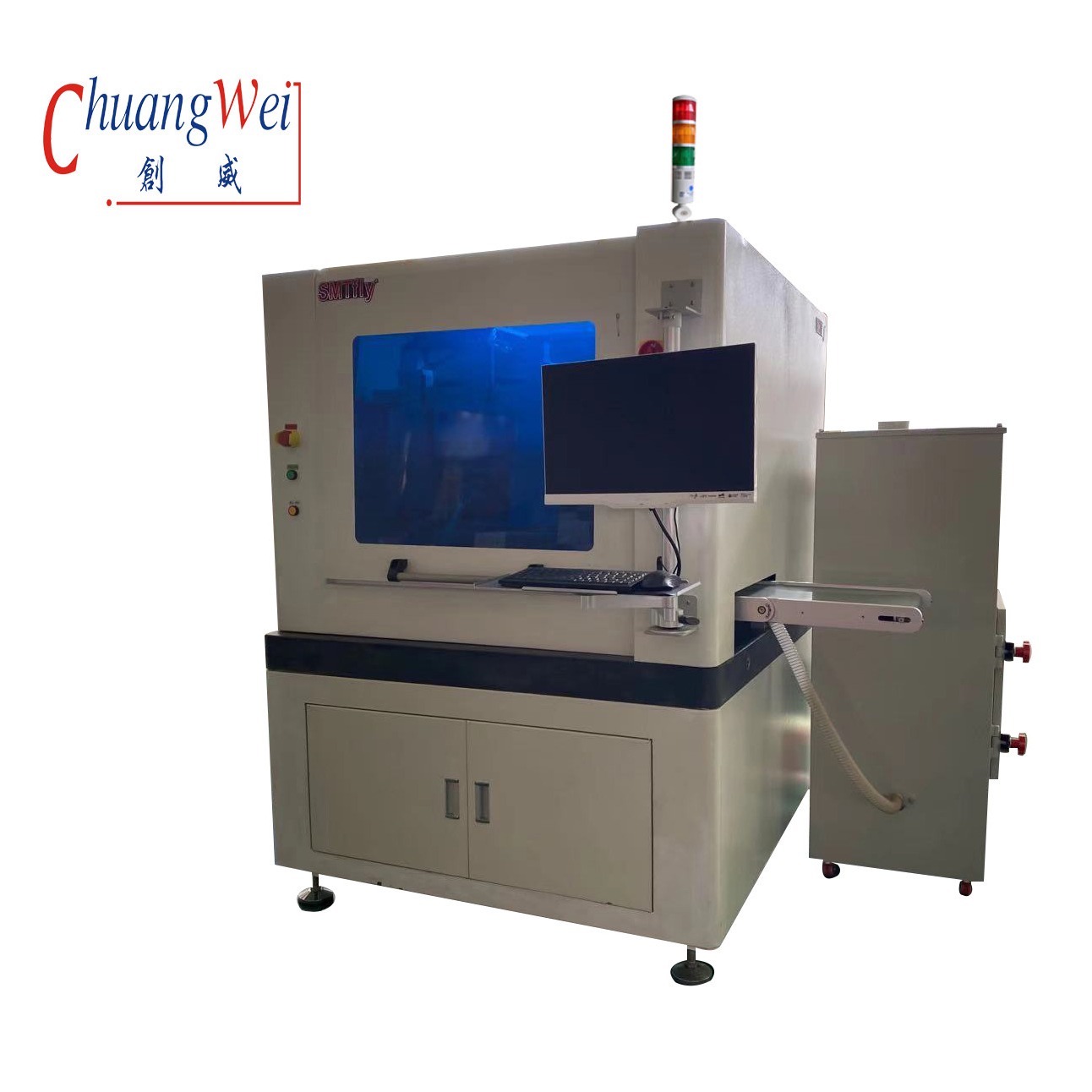

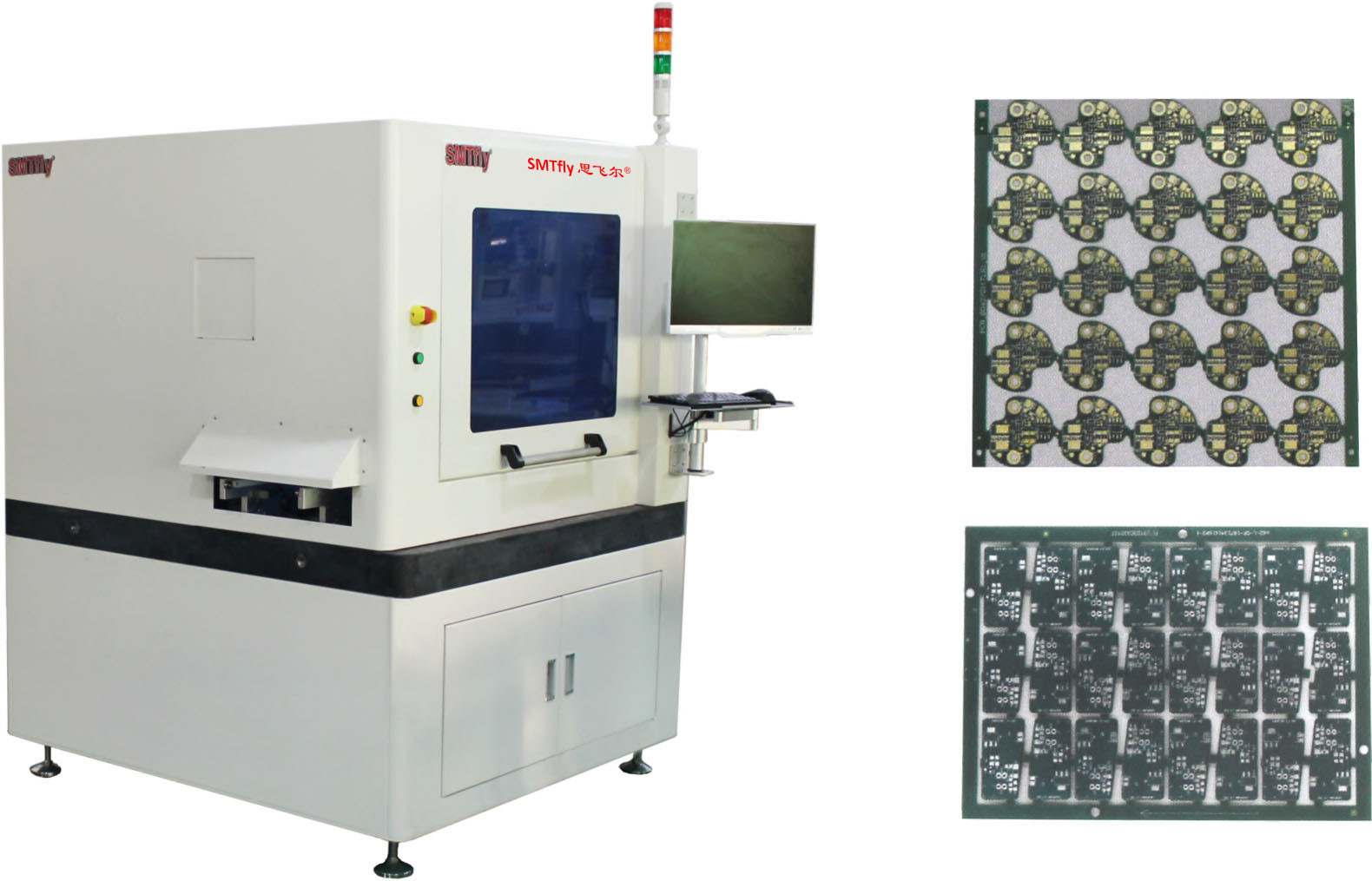

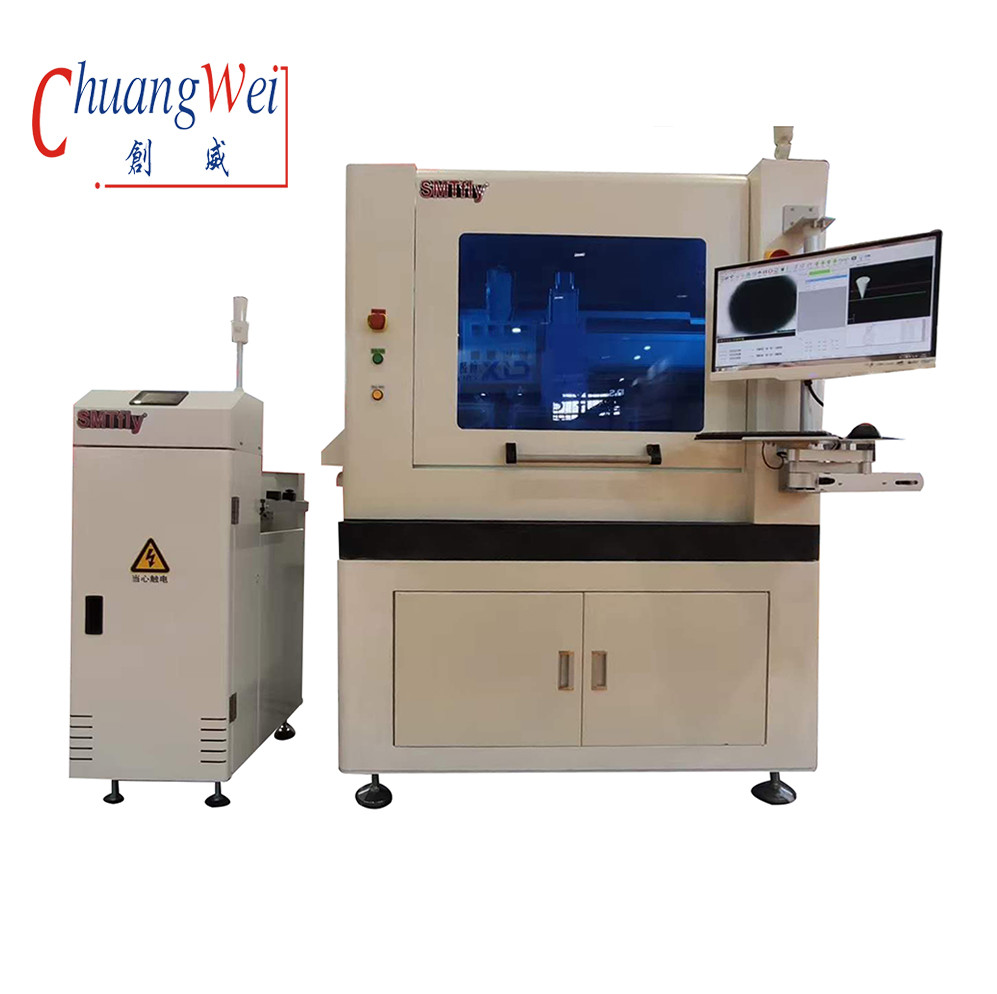

อุปกรณ์การนํา PCB ในเส้นทางที่มีประสิทธิภาพสูง เครื่องนํา PCB ที่มีฟังก์ชันการตรวจสอบใบหัก,CW-F03
PCB ออนไลน์ที่ใช้เป็นพิเศษในการตัดส่วนประกอบของ PCBA (แผ่น) เป็นชิ้นส่วนที่แยกแยก โดยมีโครงสร้างติดรถไฟโดยไม่ต้องตัดเจก สามารถนําไปผลิตได้ทันทีพร้อมระบบติดตามสแตตติก ESD, การตัดความเครียดการตอบสนอง, และการเปลี่ยนเครื่องมืออัตโนมัติ, มันสามารถบรรลุความเร็วสูงสุดของ 60000 รอบ.ระบบควบคุมที่พัฒนาขึ้นบนพื้นฐานของระบบ RM ของเราสามารถรับประกันการโปรแกรมที่รวดเร็วและแม่นยําของลูกค้า.
ข้อดี:
ระบบการตัดความน่าเชื่อถือสูง
เยอรมนี KAVO แกนหลักความเร็วสูงที่มีความเร็วสูงสุด 60000 รอบ, พร้อมกับการติดตามความกระชับกําลังสแตตติก ESD และฟังก์ชันการตัดความเครียดการตอบสนองและการเปลี่ยนเครื่องมืออัตโนมัติ
ระบบวิสัยทัศน์สูงสุด
ระบบมองเห็นเครื่องจักรที่แม่นยํา ซึ่งประกอบด้วยกล้องอุตสาหกรรมจินตนาการเยอรมัน โมริเท็กซ์ เลนส์และแหล่งแสงระดับการวัด
รองรับฟังก์ชันทั้งหมดของการปรับขนาดเครื่อง, การชําระค่าตอบแทนและการตั้งตําแหน่ง โดยมีความมั่นคงสูงและความสามารถต่อต้านการรบกวน
ลักษณะ:
1. การเปลี่ยนเครื่องมืออัตโนมัติ
2การติดตาม ESD
3การตัด Feedback ของตัวเอง
4. โหมดการผลิตอัตโนมัติ
5การเชื่อมโยงระหว่างฟังก์ชันสถิติของ Spc และระบบจัดการลูกค้า-ERP
6สามารถติดตั้งฟังก์ชันกันระเบิดของเครื่องดูดฝุ่น
รายละเอียด
| รุ่น | CW-F03 |
| ขนาดเครื่อง | 1000*1200*1533 มม. |
| น้ําหนัก | ประมาณ 1900kgs |
| ขนาด PCB มากที่สุด | 350*350 มม. |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร |
| ความสูงของเครื่องส่ง | 900±50 มม |
| ทิศทางการส่ง | ซ้าย -> ขวา |
| ความเร็วในการส่ง | 1500mm/s ((max) / ปรับได้ |
| ประเภทจานอาหาร | รถไฟทางนําการขนส่งแบบส่วน |
| การปรับความกว้างของรั้ว | อัตโนมัติ |
| สัญญาณสื่อสารของคอมพิวเตอร์ชั้นบนและชั้นล่าง | SMEMA |
| การตั้งตําแหน่ง PCB | เครื่องกั้นรถเข็นนําทางด้านบนและด้านล่าง |
| ระบบเก็บ | ระบบปักหมุน 360 °; 2 กลุ่มของช่องดูดระบายว่างมากที่สุด, 4 กลุ่มของ ESD หน่วยขนส่งเข็มขัด / แพนล็อตส่งต่อ |
| การตัด spindle / ความเร็ว | เยอรมนี KAVO 60,000 รอบ/นาที |
| ประเภทการเย็น | การบดอากาศ |
| การติดตาม ESD | ใช่ |
| การเปลี่ยนเครื่องมืออัตโนมัติ | ใช่ |
| การลดความเครียด | ใช่ |
| ตรวจสอบใบตัด | ใช่ |
| ความเร็วในการตัด | 1-200mm/s |
| ความแม่นยําในการตัด | ± 0.5 มิลลิเมตร |
| ความแม่นยําการตั้งตําแหน่งซ้ํา | ± 0.01 มม. |
| ความเร็วการเคลื่อนไหวที่ประสาน | 1000 มม/วินาที |
| ประเภทแผ่นออก | อุปกรณ์ขนส่งเข็มขัด ESD/หน่วยส่งแผ่นชุด |
| ประเภทการเก็บขยะ | ออกจากเส้นทาง |
| การวางโปรแกรมขั้นตอน | GERBER การนําเข้า/การแก้ไขโปรแกรมการวาดภาพผ่านระบบภาพ |
| การอํานวยอากาศ | 5-8kg/cm2 |
| พลังงานไฟฟ้า | AC380V±5%, 50/60Hz, 3KW |
เครื่องเปลี่ยนเครื่องมืออัตโนมัติ
เครื่องเปลี่ยนเครื่องมือมาตรฐานรองรับเครื่องมือสามประเภท 3.175mm, แต่ละชนิดมีความจุสูงสุดของ 10 คน. มันรวมกับระบบ clamping แม่นยําและระบบยก; สามแกน -X1,Y1 และ Z1 ของกลไกการตัดสามารถทําความเข้าใจการเปลี่ยนเครื่องมือ.
การรับรอง CE
