การแยก PCB V ตัด PCB Depaneling สำหรับสายการผลิตหลอดไฟ LED
ข้อกำหนดสำหรับเครื่องตัด PCB
| รุ่น | SMTfly-1SJ |
| ความยาวตัดสูงสุด | ไม่ จำกัด |
| ความยาวของแพลตฟอร์ม | 1.2 / 2.4 ม. ตามความต้องการของลูกค้า |
| ขนาดเครื่องตัด PCB | 420 X 280 X 400 มม |
| ความเร็วในการตัด | 0 - 400 มม. / วินาที |
| ตัดความหนา | 1.0-3.5 มม |
อธิบาย :

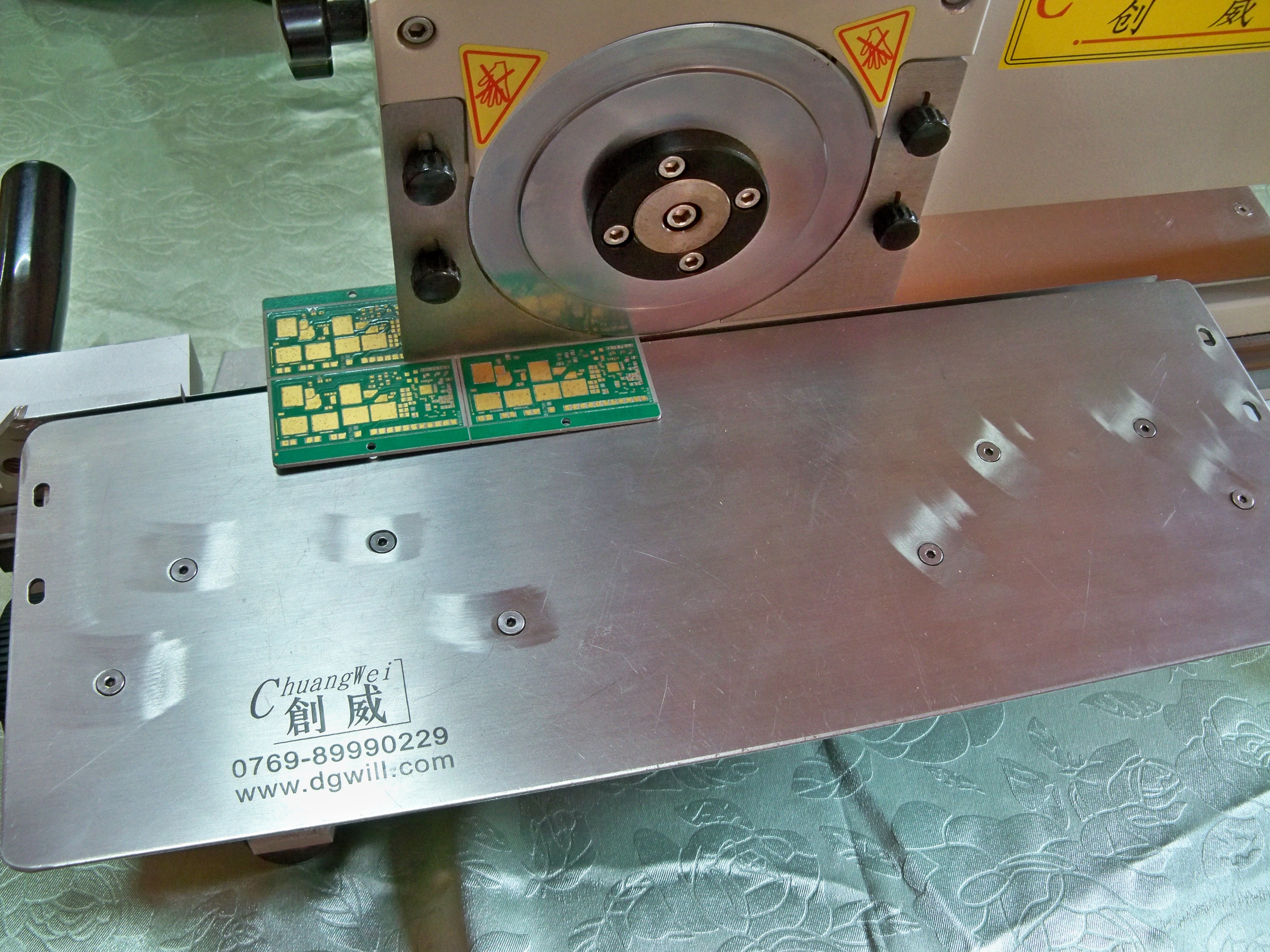

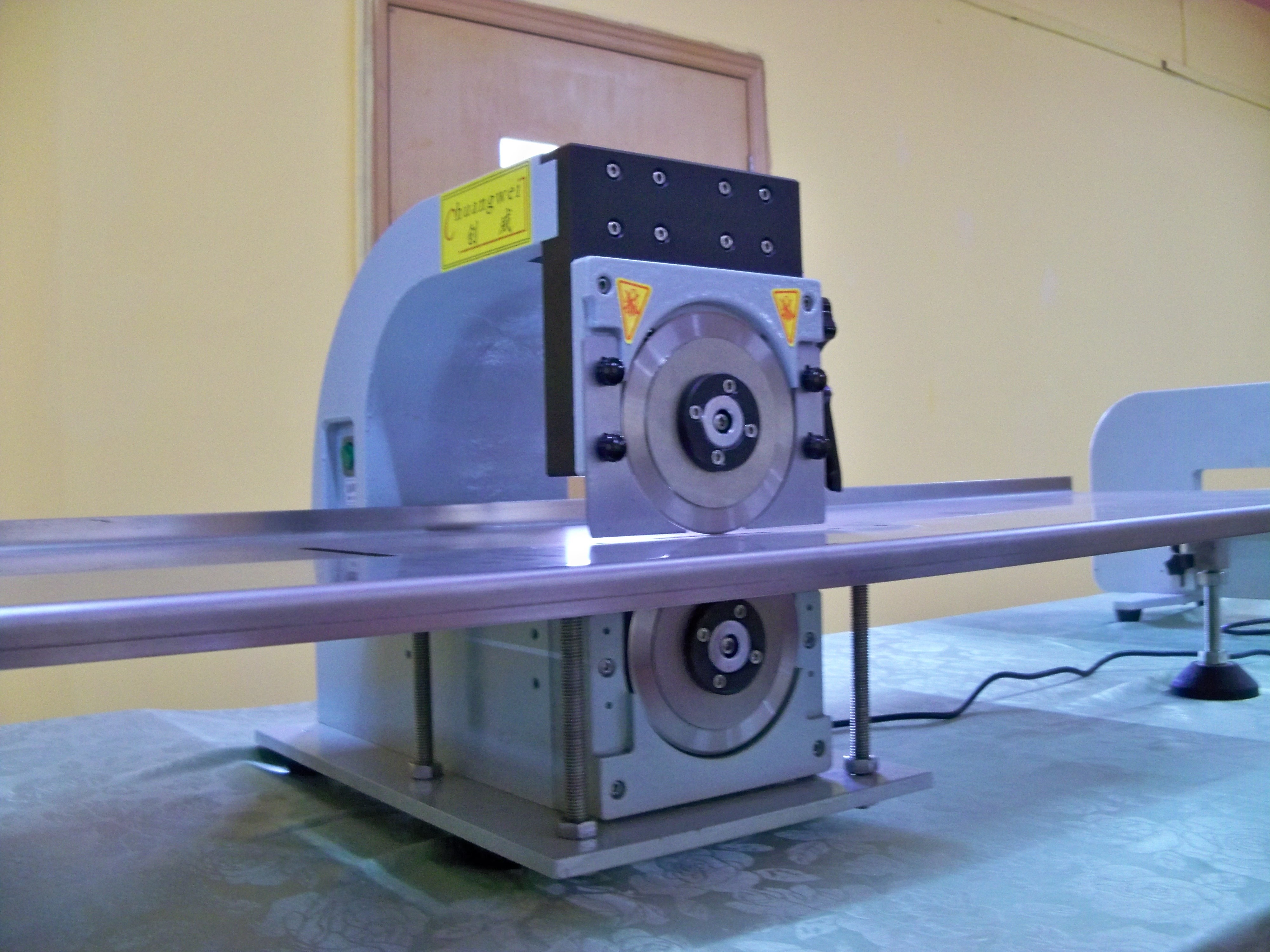

เครื่องนี้ใช้วิธีการตัดหลายแบบแผงวงจรตัดด้วยมีดวงกลมหกชิ้นความผันผวนสองชิ้นสำหรับชุดประกอบด้วยหน่วยตัดทั้งหมดสามกลุ่มขั้นตอนการตัดทั้งหมดแบ่งออกเป็นสามขั้นตอนโดยชุดแรกของใบมีดตัด 40% ของแผงวงจรจากนั้นขั้นตอนที่สองเพื่อให้ครบ 40%ใบมีดชุดสุดท้ายแยกผลิตภัณฑ์เพื่อทำงานให้เสร็จเนื่องจากปริมาณการตัดแต่ละชิ้นมีขนาดเล็กดังนั้นขั้นตอนการตัดของความเค้นจึงลดลงมากกว่าวิธีการตัดแบบเดิมจึงลดลงมากกว่า 80% แผงวงจรจึงแยกออกจากกันได้ดีขอบเรียบและเรียบบอร์ดจึงแบน
คุณสมบัติ:
|
1 |
ความยาวของบอร์ด PCB สามารถทำได้ไม่ จำกัด |
|
2 |
การใช้เหล็กความเร็วสูงทังสเตนของไต้หวันความทนทานของใบมีดจะสูงขึ้นอายุการใช้งานของใบมีดสามารถเข้าถึงได้หนึ่งปีเมื่อแยกพื้นผิวอลูมิเนียม |
|
3 |
ใบมีดขึ้นลงสามารถปรับได้อย่างแม่นยำ |
|
4 |
เนื่องจากเครื่องใช้วิธีการตัดหลายหลากขั้นตอนการตัดจึงมีเสถียรภาพแท่นสแตนเลสแบบขยายพร้อมกับแดมเปอร์แบบปรับได้ซึ่งเหมาะสำหรับการตัดความกว้างที่แตกต่างกันของแผงวงจรโคมไฟบทความ |
|
5 |
ใช้งานง่ายความเร็วสูง |
โปรดทราบ:
มีดกลมมักจะเพียงพอสำหรับการแยกแผงที่ไม่ซับซ้อนหรือตัดเศษขอบออกอย่างไรก็ตามสำหรับบอร์ดคุณภาพสูงที่มีส่วนประกอบจนถึงเส้นแบ่งจะได้คุณภาพที่ดีกว่าหากทำการแยกพร้อมกันด้วยมีดเชิงเส้นตลอดความยาวของบอร์ด (เช่น CWVC-2L CWVC-450 CWVC-3) .
