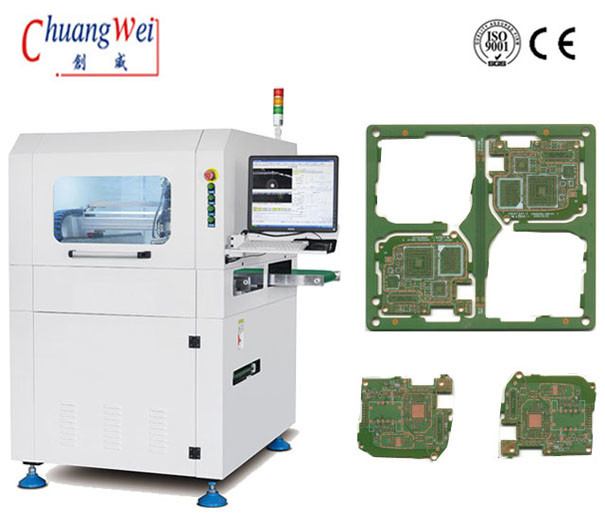

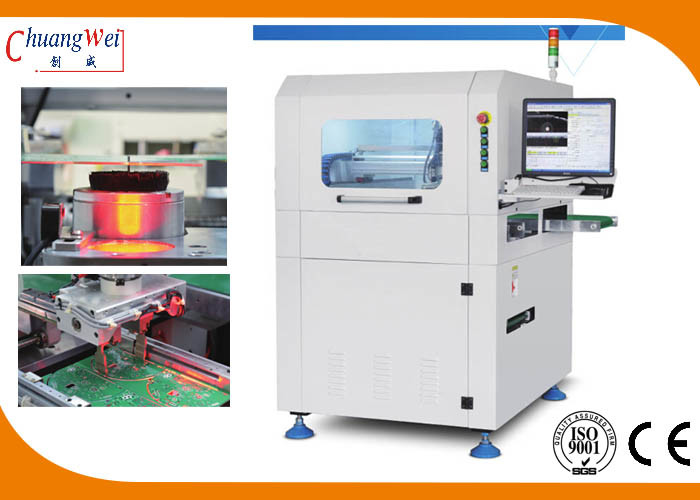

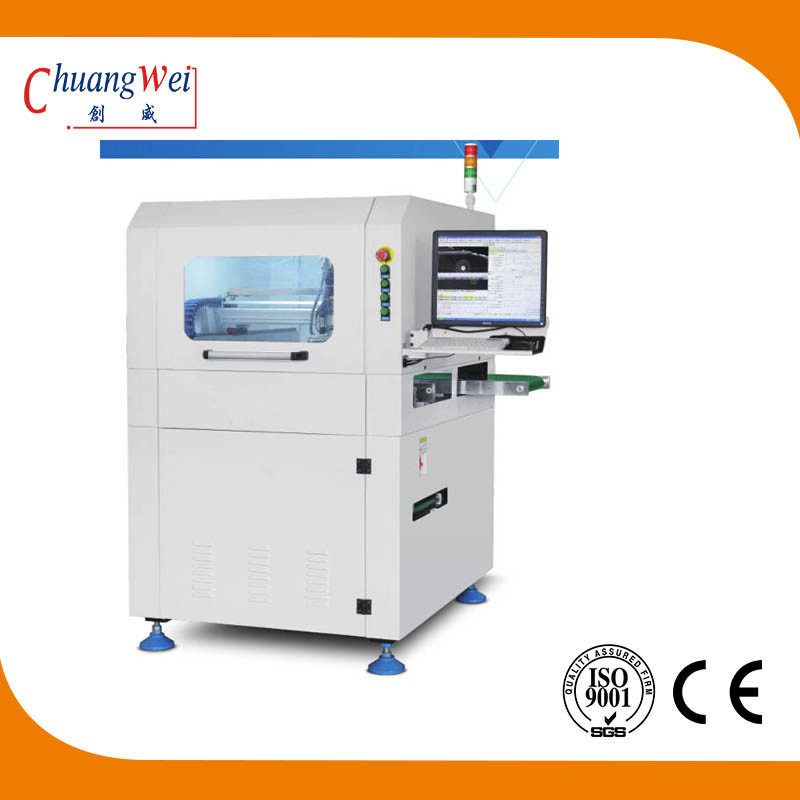

การตรวจสอบ ESD PCB Router เครื่องตัด PCB แบบอินไลน์ด้วย 60000 RPM:
โซลูชันการส่งต่อแผง 1: PCB ที่ตัดแล้วจะถูกส่งโดยระบบหนีบไปยังสายส่งของสายพาน และจากนั้นส่งโดยสายส่ง ESD ผ่านเครื่องไปยังสายการประกอบ หรือหยิบขึ้นมาและบรรจุลงในกล่องผลิตภัณฑ์โดยวิธีจัดการแบบกำหนดเอง
โซลูชันการส่งต่อแผง 2: ใช้หน่วยส่งต่อแผงแบบกลุ่ม ARM-1 ถอดสายส่งของสายพานออกจากเครื่อง ใส่หน่วยส่งต่อแผงจากด้านหลังเครื่อง และโหลดแผงลงในกล่องตุ่มใน ARM-1 โดยตรงผ่านระบบหนีบการแก้ปัญหาเป็นจุดเด่น โดยความเรียบง่ายและความสะดวกสบาย
คุณสมบัติของเครื่องตัด PCB แบบอินไลน์
1. เปลี่ยนเครื่องมืออัตโนมัติ
2. การตรวจสอบ ESD
3. ข้อเสนอแนะการตัด stess
4. โหมดการผลิตอัตโนมัติ
5. ความเชื่อมโยงระหว่างฟังก์ชันสถิติ Spc กับระบบการจัดการของลูกค้า-ERP
6. สามารถติดตั้งฟังก์ชั่นป้องกันการระเบิดของเครื่องดูดฝุ่นได้
เครื่องตัด PCB แบบอินไลน์สเปก:
| แบบอย่าง | SMTfly-F03 |
| ขนาดเครื่อง | 1000*1200*1533mm |
| น้ำหนัก | ประมาณ 1900 กิโลกรัม |
| ขนาด PCB สูงสุด | 350*350mm |
| ความหนาของ PCB | 0.4-6mm |
| ความสูงส่ง | 900±50mm |
| ทิศทางการส่ง | ซ้าย -> ขวา |
| ความเร็วในการส่ง | 1500 มม. / วินาที (สูงสุด) / ปรับได้ |
| ประเภทจานป้อน | รางนำขนส่งแบบแบ่งส่วน |
| การปรับความกว้างราง | อัตโนมัติ |
| สัญญาณการสื่อสารของคอมพิวเตอร์บนและล่าง | SMEMA |
| การวางตำแหน่ง PCB | ตัวหนีบรางบนและล่าง |
| ระบบหยิบ | ระบบจับยึดแบบหมุนได้ 360°;สูงสุด 2 กลุ่มของหัวดูดสูญญากาศ สูงสุด 4 กลุ่มของสายพานลำเลียง ESD / หน่วยส่งต่อแผงแบทช์ |
| แกนตัด/ความเร็ว | KAVO ของเยอรมนี 60,000 รอบต่อนาที/นาที |
| ประเภทคูลลิ่ง | การอัดอากาศ |
| การตรวจสอบ ESD | ใช่ |
| เปลี่ยนเครื่องมืออัตโนมัติ | ใช่ |
| การลดความเครียดตอบกลับ | ใช่ |
| เช็คใบมีดแตก | ใช่ |
| ความเร็วในการตัด | 1-200mm/s |
| ความแม่นยำในการตัด | ±0.5mm |
| ทำซ้ำความแม่นยำของตำแหน่ง | ±0.01mm |
| พิกัดความเร็วเคลื่อนที่ | 1,000 มม. / วินาที |
| ประเภทจานออก | สายพานลำเลียง ESD / หน่วยส่งต่อแผงแบทช์ |
| ประเภทการเก็บขยะ | ออกนอกเส้นทาง |
| การเขียนโปรแกรมขั้นตอน | GERBER วาดภาพนำเข้า/แก้ไขโปรแกรมผ่านระบบภาพ |
| การจ่ายอากาศ | 5-8 กก./ซม.2 |
| แหล่งจ่ายไฟ | AC380V±5%, 50/60Hz, 3KW |
ข้อดีของเครื่องตัด PCB แบบอินไลน์ เปลี่ยนเครื่องมืออัตโนมัติ
ตัวเปลี่ยนเครื่องมือมาตรฐานรองรับเครื่องมือ 3.175 มม. สามประเภท โดยแต่ละประเภทมีความสามารถในการโหลดสูงสุด 10 อันรวมกับระบบหนีบและระบบยกที่แม่นยำสามแกน -X1,Y1 และ Z1 ของกลไกการตัดสามารถรับรู้ถึงการเปลี่ยนเครื่องมือ
ระบบตัดที่มีความน่าเชื่อถือสูง
แกนหลักความเร็วสูง KAVO ของเยอรมนีที่มีความเร็วสูงสุด 60000 รอบ โดยมีการตรวจสอบแรงดันไฟคงที่ ESD และฟังก์ชันการตอบสนองความเครียดในการตัดและการเปลี่ยนเครื่องมืออัตโนมัติ
