อุปกรณ์ Depanelizer PCB เครื่องเราเตอร์ CNC PCB ที่มีความแม่นยำในการตัด 0.1 มมคุณสมบัติ:
ภาพซูมเข้า 1.X10 ทำให้การตั้งโปรแกรมง่ายขึ้นและเพิ่มความแม่นยำในการตั้งค่าจุด
2.โต๊ะเลื่อน 2 ตัวให้การเคลื่อนที่เข้า-ออกพร้อมกันเพื่อลดเวลาการยึดเกาะเพื่อประสิทธิภาพการผลิตที่ดีขึ้น
3.ระบบออฟเซ็ต AUTO MARK ภาพ CCD สามารถตรวจสอบและจำลองเส้นทางหรือเส้นทางเพื่อลดความผิดพลาดที่ไม่จำเป็นก่อนการตัด
4. มีการตรวจสอบอายุการใช้งานของบิตเส้นทางและระบบเตือนภัยเพื่อเตือนให้ผู้ปฏิบัติงานเปลี่ยนบิตเส้นทางเมื่อเสร็จสิ้นการตัด 120Mและดอกกัดเส้นทางแรก 2 มม. ตัดจุดกัดแรก, กลาง 2 มม. ตัดจุดกัดที่สอง, 2 มม. สุดท้ายตัดจุดกัดที่สามเพื่อเพิ่มอายุการใช้งาน
5. ภาพ CCD สามารถตรวจสอบและจำลองเส้นทางหรือการกำหนดเส้นทางเพื่อลดความผิดพลาดที่ไม่จำเป็นก่อนตัด
2. รายการชิ้นส่วน
| I. ฮาร์ดแวร์ | |
| แกนหมุน | แกนหมุนดาวรุ่ง |
| ซีซีดี | กล้องอุตสาหกรรม Sony 520 line |
| เลนส์ | คอมพิวเตอร์ EX2C |
| สกรู | TBI Precision บอลสกรูนำเข้า |
| แนะนำ | HIWIN ขยายรางนำทางเชิงเส้นที่นำเข้า |
| เครื่องยนต์ | JiaBao LCF ซีรีส์ |
| การ์ดควบคุม I/O | เอชเอฟซี PCI-9074 |
| การ์ดควบคุมคนขับ | เอชเอฟซี PCI-9074 |
| การ์ด I/O | PCI-9074-64ชิ้น/-38ชิ้น |
| การล้างแบบคงที่ | ซีรีส์ STATIC-ST401A |
| คอมพิวเตอร์ | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| ส่วนต่อประสานกับเครื่อง | AOC LCD17", เมาส์ Logitech |
| 2. ซอฟต์แวร์ | |
| ระบบควบคุม | Windows XP Professional (Service3,v.3244) |
| GUI การทำงาน | Windows XP ภาษาอังกฤษ |
| แก้ไขโปรแกรม | อินไลน์ |
| ระบบวิชั่น | CCD AOTU ชดเชย |
| ระบบควบคุม | F เวอร์ชัน 1.2.88 |
3. พารามิเตอร์
| โดยรวม | |
| ขนาด (กว้าง * ลึก * สูง) | 1370มม.*1650มม.*1450มม |
| น้ำหนัก | 650KG |
| ความสูงชดเชย | 60~110มม |
| ผู้ปลุกปั่น | |
| ประเภทมอเตอร์ | ชุดเจียเป่า |
| การทำซ้ำตำแหน่ง | 0.001มม |
| พื้นที่ทำงานแกน (สูงสุด) | 830มม.*580มม.*50มม |
| สถานีงาน | |
| การตรึง PCB | มาตรฐานความเชี่ยวชาญ |
| การโหลด / ขนถ่าย PCB | คู่มือ |
| ขนาด PCB (สูงสุด) | 320 * 320 มม. (สามารถปรับแต่งได้) |
| PCB หนา (สูงสุด) | 5 มม |
| ติดตั้ง | |
| การตรึงความแข็งแกร่ง | ปรับแต่งให้ติดตั้ง |
| การตรึงการตรึง | เครื่องจักร |
| มอเตอร์สปินเดิล | |
| พลัง | 400W |
| แกนหมุน | 50000rpm/นาที |
| ปกป้อง | ระบายความร้อนด้วยตัวเอง / ลม |
| เปลี่ยนคัตเตอร์ | ความเชี่ยวชาญ |
| ความสามารถในการกำหนดเส้นทาง | |
| ความเร็วตัด(สูงสุด) | 80 มม./วินาที |
| ความเร็วในการขับขี่ (สูงสุด) | 2500 มม. / วินาที |
| ความแม่นยำของการตัด | 0.01มม |
| ระบบสูญญากาศ | |
| พลังดูดฝุ่น | 3.5KW ไฟฟ้ากระแสสลับ 380V |
| เครื่องดูดฝุ่น | ลูกดิ่ง |
| ยูทิลิตี้ | |
| พลัง | 2.0KW AC380V |
| การจ่ายอากาศ | 4-6กก./ตร.ซม.2 |
| การเขียนโปรแกรม | |
| แก้ไขโปรแกรม | อินไลน์ |
| แก้ไขฟังก์ชั่น | เส้น, ส่วนโค้ง, วงกลม, เส้นโค้งตัวยู |
| ที่เก็บโปรแกรม | ฮาร์ดดิสก์ |
| ระบบวิชั่น | CCD สี SONE |
| ออฟเซ็ตหัวกัด | อัตโนมัติ |
| การตั้งค่าสูญญากาศ | อัตโนมัติ |
| จอภาพการทำงาน | |
| ตัวบ่งชี้ | ตัวบ่งชี้สถานะเครื่อง |
| ตรวจสอบเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ การใช้เวลาทดสอบ |
| ป้องกันมอเตอร์ | มีฟังก์ชั่นป้องกันความร้อนสูงเกินพิกัดแรงดันต่ำ |
| การตรวจสอบมอเตอร์โอเวอร์โหลด | มี Overload, สายปกติ, ฟังก์ชั่นป้องกันแรงดันต่ำ |
| เวลาที่ใช้เครื่องมือ | อายุการใช้งานเครื่องมือตรวจจับอัตโนมัติ |
| สถิติข้อมูล | แบบกระดานแยก นับแยก วิธีการนับที่หลากหลาย |
| บันทึกข้อผิดพลาด | ซอฟต์แวร์จะบันทึกหน่วยความจำการเตือนทั้งหมดของเครื่องโดยอัตโนมัติ |
| สาม.ความแม่นยำ | |
| ความแม่นยำของแกน | 0.001มม |
| ความแม่นยำในการตัด | 0.1มม |
| IV.ความปลอดภัย | |
| ปกป้องพื้นที่ทำงาน | ด้วยสี่การป้องกันที่ปิดสนิท |
| เซ็นเซอร์ประตู | เซ็นเซอร์ไมโครสวิตช์ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม) |
| ปุ่มหยุดฉุกเฉิน |
4. ข้อดี:
1. ใช้อุปกรณ์สไลด์คู่เข้าที่ ลดเวลารอตัด เพิ่มกำลังการผลิต
2. หลีกเลี่ยงฝาเทียมที่เกิดจากการแตกของดีบุกและความเสียหายของชิ้นส่วนและปัญหาอื่น ๆ
3. หลีกเลี่ยงการใช้ทื่อหรือพับที่เกิดจากความเครียดเชิงกล

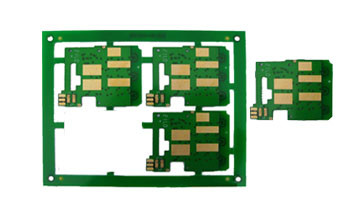

4. เหมาะสำหรับส่วนโค้งของแผ่นสำเร็จรูปและการตัดเส้น
5. เหมาะสำหรับชิ้นส่วนเล็ก ๆ ของการตัดขั้นสุดท้าย, แผ่นฐานของโทรศัพท์มือถือ, PDA, การ์ดเชื่อมต่อพีซีและอื่น ๆ

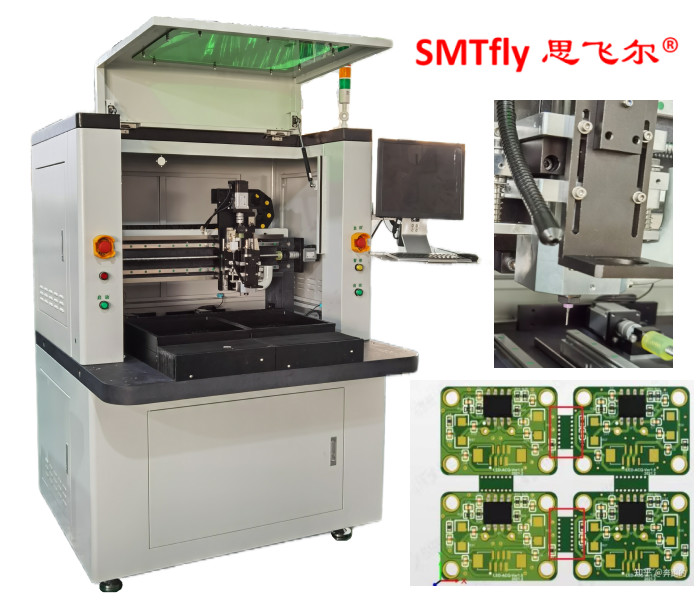

5. รูปถ่ายโดยละเอียด:
