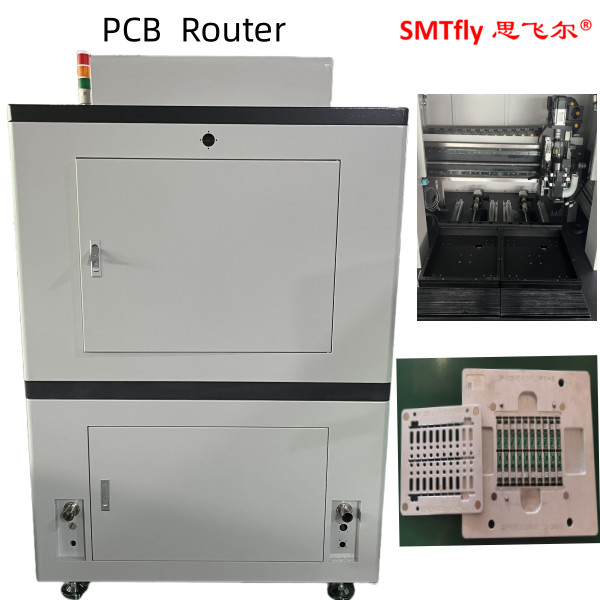

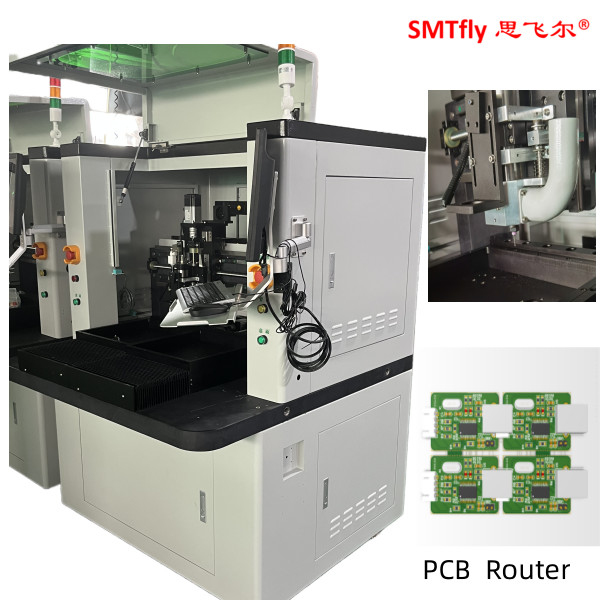

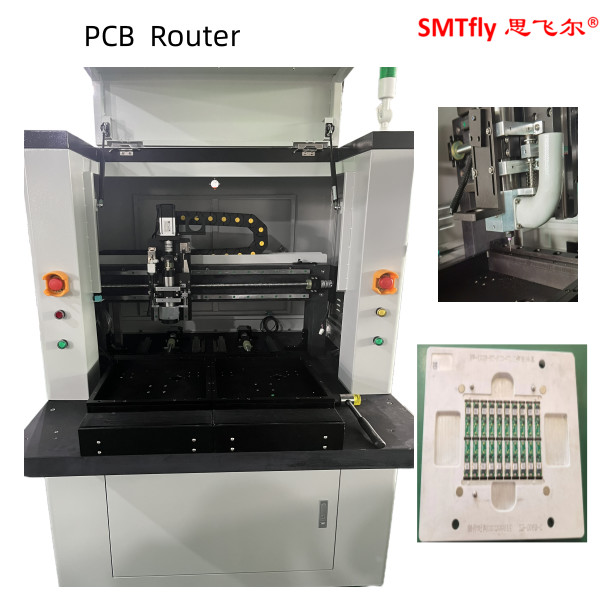

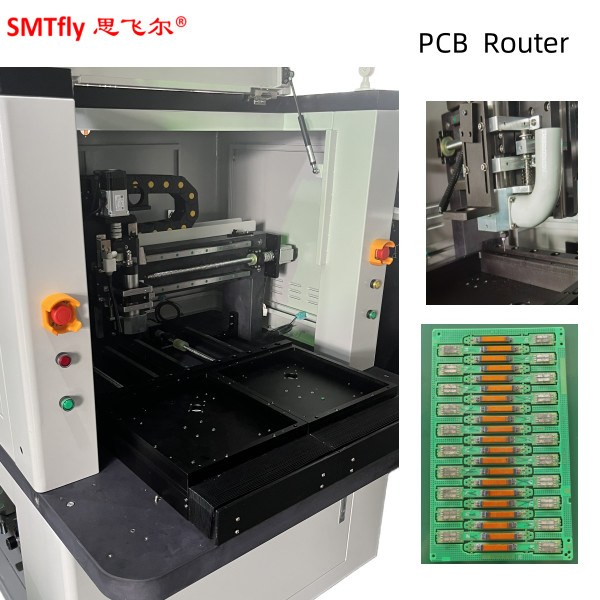

มหาวิทยาลัยนิ้วมือ Depaneling Router 100W Cnc เครื่อง Routing PCB

I.ฮาร์ดแวร์

รูปแบบ / ประเภทระบบ

Windows XP Professional

โดยรวม

รอยเท้า (LxWxH)

800mm*850mm*1700mm

น้ําหนัก (ประมาณ)

150 กิโลกรัม

ฐานเครื่องปรับ (สําหรับความสูง)

60 ~ 110 มม.

เครื่องควบคุม

มอเตอร์ควบคุม

Panasonic MINAS ซีรีย์ A5

การซ้ําซ้ําของเครื่องมือ

0.001 มิลลิเมตร

การตั้งค่าแกน

การเดินทางแกนสูงสุด (X,Y,Z)

400mm*650mm*50mm

สถานที่ทํางาน

การตั้งตําแหน่งของคณะกรรมการ

การตั้งตําแหน่งเครื่องติดตั้ง การตั้งตําแหน่งนิ้วมือทั่วไป การแก้ไขสายตา

การบรรทุก/การบรรลุ

คู่มือ

ระยะทาง

320mm*320mm

ความหนาของแผ่น

3 มม.

การติดตั้ง

การติดตั้งที่แข็งแรง

มหาวิทยาลัยนิ้วมือ & ปรับกันสแตตติก

เครื่องกั้นด้านบน

ใช้การตั้งตําแหน่งรู

เครื่องยนต์สปินด์

พลัง

100W

ความเร็วสูงสุด

60000 รอบ/นาที

การเย็น

การเย็นแบบธรรมชาติและการเย็นด้วยอากาศ

ขนาดบิตของรูเตอร์

3 มิลลิเมตร*3 มิลลิเมตร

เปลี่ยนเครื่องมือ

ใช้กุญแจพิเศษ

เครื่องยนต์สปินด์

พลัง

100W

ความเร็วสูงสุด

60000 รอบ/นาที

การเย็น

การเย็นแบบธรรมชาติและการเย็นด้วยอากาศ

ขนาดบิตของรูเตอร์

3 มิลลิเมตร*3 มิลลิเมตร

เปลี่ยนเครื่องมือ

ใช้กุญแจพิเศษ

ความสามารถในการนําทาง

ความเร็วการเดินเส้นทางสูงสุด

ความเร็ว 100mm/s

ความซ้ํา

00.02 มิลลิเมตร

ระบบสูญเสีย

พลัง

0.75KW220V มอเตอร์แบบเดียว

การกรอง

สูงและแนวราบ

บริการสาธารณะ

พลัง

1.5KW AC220V

การอํานวยอากาศ

4 ~ 5KG / cm2

II. โปรแกรมและโปรแกรม

พลาตฟอร์มระบบ

Windows XP Professional (Service3,v.3244)

ความมั่นคงของระบบ

24 ชั่วโมงโดยไม่ยกเว้น

ระบบการมองเห็น

ระบบแก้ไขการจัดตั้งสายตา CCD ความแม่นยํา (SONY 250 ซีรีส์)

โปรแกรม

ออนไลน์

โปรแกรมออนไลน์

ฟังก์ชันการแก้ไข

สายตรง ตารางสี่เหลี่ยม ลายวงกลม

จํานวนโปรแกรมที่สามารถติดตั้งได้

เลือกสถานที่เก็บตามความต้องการของลูกค้า

การตั้งค่ากล้อง CCD สําหรับการเขียนโปรแกรม

Fangchen F130 CCD ความแม่นยําสูง

การชดเชยวงกว้างของเครื่องมือ

ให้มุมที่แตกต่างกันเพื่อชําระค่าตอบแทนให้กับผู้ใช้ในการเลือก

รูปแบบต่าง ๆ

การตั้งค่า Filter Change Interval (ระยะทาง)

เครื่องกรองทําความสะอาดอัตโนมัติและกล่องเก็บฝุ่นเพื่อฝุ่นเมื่อ

การประมวลผลจะเสร็จสิ้นกลางทุกครั้ง

เครื่องตรวจสอบการปฏิบัติงาน

ไฟหอคอย 3 สี

ไฟ 3 สีตรวจสอบสภาพการทํางานของเครื่อง

ไฟหอคอย 3 สี

การตรวจจับอัตโนมัติของอายุเครื่องมือและใช้เวลา

การตรวจจับความร้อนเกินของเครื่องยนต์

ปฏิบัติหน้าที่ป้องกันความร้อนเกิน, ความอ้วนเกิน, ความดันต่ํา

การตรวจสอบการอ้วนของเซอร์โว

อัตราการอภิปรายเกิน, เส้นไฟปกติ, ป้องกันความแรงต่ําฟังก์ชัน

การติดตามอายุการใช้งานของเครื่องมือ

การตรวจพบเวลาใช้งานของเครื่องมือ

ตาราง PCB

การตัดรายการ การนับรายการ การนับแบบหลากหลาย

เตือนการเปลี่ยนกรองสูบ

ไม่ใช้อุปกรณ์กรองสูบ

ประวัติความผิดพลาดของเครื่อง

โปรแกรมจะบันทึกอัตโนมัติความทรงจําสัญญาณเตือนทั้งหมด

III ความแม่นยํา

ความแม่นยําในการตั้งตําแหน่งแกน

0.01 มิลลิเมตร

ความแม่นยําของการตั้งทาง

00.02 มิลลิเมตร

IV. ความปลอดภัย

พื้นที่ทํางานปิด

การใช้เครื่องป้องกันสี่รัด

เซ็นเซอร์ปิดประตู

เซนเซอร์ไมโครสวิทช์

ปุ่มหยุดฉุกเฉิน

ใช่
