Guillotine Type Pcb Depanelizer Depaneling PCB Aluminium LED Rigid Bar
ตั้งแต่กว่า 10 ปีที่ผ่านมาเครื่องถอดแผงของเราได้รับการพัฒนาและปรับปรุงอย่างต่อเนื่องเพื่อรับประกันการแยกแผงวงจรพิมพ์โดยไม่เกิดปัญหาหลังจากการทดสอบขั้นตอนการคัดแยกอย่างละเอียดถี่ถ้วนซัพพลายเออร์รถยนต์จำนวนมากใช้เฉพาะเครื่องถอดชิ้นส่วนของ NTM ซีรีส์สำหรับการแยกแผงแผงควบคุมล่วงหน้าเครื่องใช้การตัดส่วนที่ปรับเปลี่ยนได้ไม่ จำกัด เพื่อถอดแผงแผงควบคุมที่กำหนดไว้ล่วงหน้าด้วยวิธีที่นุ่มนวลและสะอาดโดยหลีกเลี่ยงความเสียหายต่อส่วนประกอบ SMD ที่วางไว้ตรงขอบของบอร์ด
ข้อดี:
1. สูงสุดความยาวของการถอด PCB ไม่ จำกัด
2. การถอด PCB โดยไม่ต้องดัดและความตึงเครียด
3. ใช้ความปลอดภัยใช้งานง่าย
4. กระบวนการถอดโดยไม่มีการสั่นสะเทือน
ข้อกำหนดของตัวกำจัดแผงวงจร PCB:
| รุ่น | SMTfly - 3 |
| สูงสุดความยาวตัด PCB | ไม่ จำกัด |
| ความหนาของแผ่นรอง PCB | 0.3 - 3.5 มม |
| แรงดันไฟฟ้าและพลังงาน | 110V / 220V - 10W |
| ความดันอากาศทำงาน | 0.5 - 0.7 Mpa |
| ความเร็วในการถอด PCB | เนื่องจากระดับทักษะของผู้ปฏิบัติงาน |
| ขนาดเครื่องถอดแผ่น PCB | 780 x 500 x 620 มม |
| น้ำหนักเครื่องถอดแผ่น PCB | 185 กก |
คุณสมบัติ:
1. เครื่องได้รับการออกแบบมาเพื่อแยกแผ่น PCB ที่ทำคะแนนไว้ล่วงหน้าอย่างระมัดระวังโดยไม่ต้องงอและความเครียด
2.แม้แต่ส่วนประกอบ SMD ที่ละเอียดอ่อนเช่นตัวเก็บประจุแบบเซรามิกก็จะไม่ได้รับความเสียหายจากกระบวนการถอดชิ้นส่วนหรือแผ่นบาง ๆ ถึง 0.3 มม. ก็สามารถทำงานได้อย่างปลอดภัย
3.กระบวนการถอดโดยไม่มีการสั่นสะเทือน
4.วิธีการควบคุมการถอดแผ่น PCB คือวาล์วที่ขับเคลื่อนด้วยลมและแม่เหล็กไฟฟ้า
5.การดำเนินการควบคุม PCB คือผู้ปฏิบัติงานจะประทับตราแป้นเหยียบเพื่อปลดแผง PCB
6.ส่วนประกอบที่สูงที่สุดใกล้ร่อง v ของ PCB สามารถมีได้ถึง 50 มม.
7.ช่องว่างสำหรับการแทรก PCB สามารถปรับเปลี่ยนได้ง่าย
วิดีโอ:
http://www.youหลอด.com/watch?v=313h1CQYz9w&feature=youtu.be
http://www.youหลอด.com/watch?v=mCCaaT56omw&feature=youtu.be (สำหรับ PCB อลูมิเนียม 1.2 เมตร CWVC-3)
http://v.youku.com/v_show/id_XNTkxMTU0MDAw.html
Chuangwei PCB Depanelizer เครื่อง SMTfly-3
สามารถใช้กับอลูมิเนียม FR4 CEM3 และวัสดุพิมพ์อื่น ๆ
ก้าวทันการผลิตในปริมาณปานกลางถึงมาก
แผงวงจร PCB แบบยืดหยุ่นหรือบางเฉียบ
PCBs ที่มีประชากรหนาแน่นโดยมีส่วนประกอบอยู่ใกล้กับเส้นคะแนนเกินกว่าที่ผู้ให้บริการมาตรฐานจะจัดการได้
พื้นผิวอลูมิเนียมและโลหะ (นอกเหนือจาก FR4, CEM3 ฯลฯ )

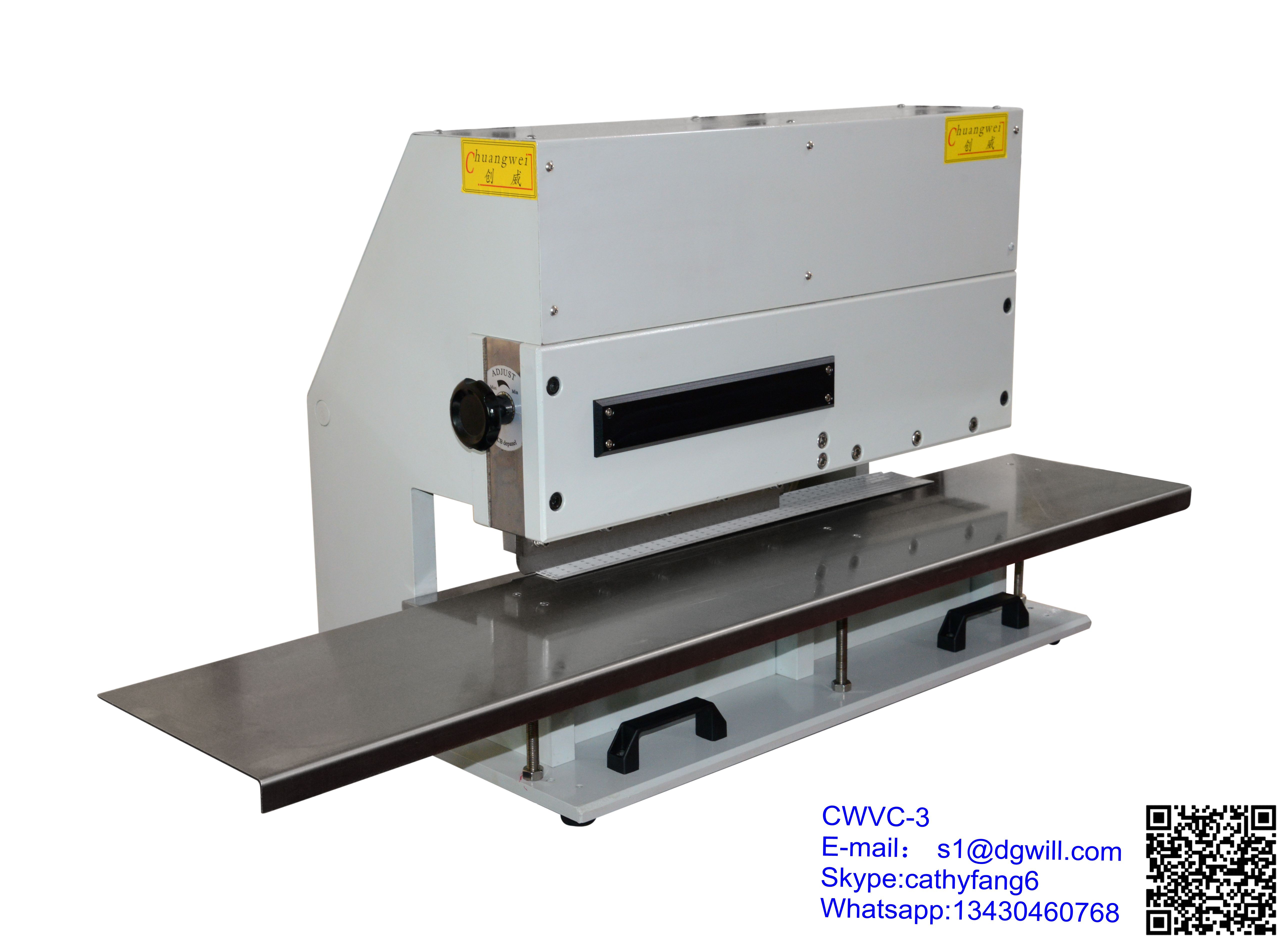

PCBs ถูกคั่นด้วยมีดรูปลิ่มคู่ CWVC-3 ในการโยกเบา ๆ เพียงครั้งเดียวที่เฉือนแผงไปตามเส้นคะแนนโดยไม่ทำให้ PCB หรือส่วนประกอบเสียหายแม้ว่าแผงวงจรที่เป็นโลหะจะได้รับการประมวลผลเช่นแผงไฟ LED ที่สร้างความร้อนซึ่งต้องใช้ชั้นในของโลหะที่กระจายความร้อนเครื่องนี้จะทำการตัดได้อย่างง่ายดาย
