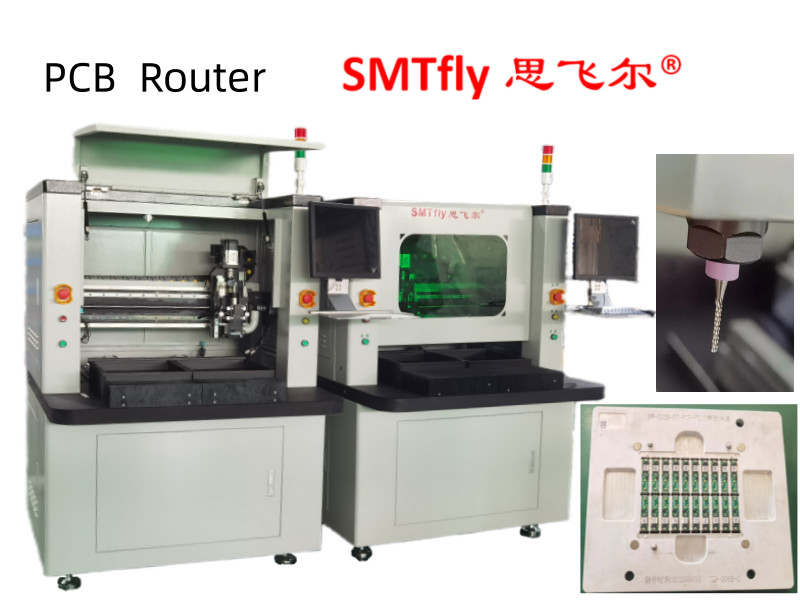

6000RPM Sycotec Spindle Dual Tables PCB Router สําหรับบอร์ด MCPCB คุณสมบัติของเครื่องกํากับ PCB:
การแก้ไขการถอดแผ่นไฟฟ้านอกจากผนังที่ไม่เครียด
ระบบดูดฝุ่นประสิทธิภาพสูงที่ใช้เครื่องติดตั้ง
การถอนแผ่นที่สะอาดและแม่นยําสําหรับ PCB ที่มีประชากรหนาแน่น
โปรแกรมการประมวลผลภาพที่ทันสมัย ให้บริการจุดและคลิกในการเขียนโปรแกรมเส้นทางของรูเตอร์
การชําระค่าชําระแบบอัตโนมัติโดยกล้อง CCD
การใช้งานที่สะดวกต่อผู้ใช้
อายุการใช้งานของบิตขยายโดยการปรับความลึกของบิตของรูเตอร์ด้วยอัตโนมัติ
การปรับปรุงเวลาในการพูด
ความจําเป็นในการบํารุงรักษาน้อย
ราคาที่เหมาะสม
หุ่นยนต์เส้นตรงที่ไม่มีการปรับขนาด
ประโยชน์ของเครื่องกํากับทาง PCB
ไม่มีวิธีที่ดีกว่านี้ที่จะ Defenel บอร์ดวงจรพิมพ์ จากกับ PCB Router ของเราPCB depaneler นี้คือคําตอบสําหรับ PCB depaneling ไม่ยุ่งยาก ผ่านการจ้างงานของบิต router ที่ลดความเครียดบนองค์ประกอบสปินด์ความเร็วสูงที่รวมอยู่ในเครื่องช่วยเร่งการตัดและรักษาความแม่นยําในขณะเดียวกันยังทําให้การออกแบบแผ่นยืดหยุ่นที่มีรูปแบบการตัดที่หลากหลายPCB depaneler ของเรายังจะลดลงในการเปลี่ยนบิตกับระบบปรับความลึกบิต router ของเราความเร็วการตัดสูงสุดของพีซีบี รูเตอร์บิต คือ 50 มม./วินาที ขณะที่ความเร็วในการเดินทางสูงสุดคือ 800 มม./วินาทีมีระบบดูดฝุ่นที่ใช้ในเครื่องปรับแสงระบบจะแน่ใจว่าจะสะอาดและมีประสิทธิภาพ
การทํางานง่ายของ PCB Router
ใช้งานง่าย โปรแกรมการประมวลภาพของเครื่องปรับทาง PCB ทําให้โปรแกรมการตัดเส้นทางง่ายด้วยเทคโนโลยีจุดและคลิกโดยที่มันยังชดเชยอัตโนมัติในการจัดสรรกับกล้อง CCDด้วยการสัมผัสง่าย ๆ ของปุ่มภายนอก PCB การกําหนดการสามารถเริ่มต้นอย่างรวดเร็วสําหรับการทํางานง่ายการใช้งานของเครื่องจักรจะทําให้ยังไม่ต้องการ. PCB depaneler ยังมีการบํารุงรักษาที่ต่ํามาก เนื่องจากเครื่องถูกออกแบบเพื่อการเข้าถึงและการซ่อมแซมที่ง่ายขณะที่ถังเซรามิกถูกนําเข้าเพื่อให้ 60หมุนได้ 1,000 รอบต่อนาที
ประหยัดของ PCB Router
ด้วยผลประโยชน์ที่หลากหลาย ที่ระบบการกําจัดของพวกเรานําเสนอ และความง่ายดายในการใช้งานของเครื่องจักร ราคาที่ไม่อาจปฏิเสธได้ไม่เพียงแต่ความต้องการการจัดหางานได้รับการดูแลด้วยประสิทธิภาพและความเรียบง่ายแต่ค่าใช้จ่ายต่ํา จะช่วยประหยัดเงินและเวลา
รายละเอียดของ PCB Router:
|
I. อุปกรณ์ Hardware |
|
|
SPINDLE |
สปินด์ KAVO ((รุ่น:4025) |
|
CCD |
กล้องอุตสาหกรรม Sony 520 |
|
เลนส์ |
คอมพิวเตอร์ EX2C |
|
สกรู |
TBI การนําเข้าของสกรูลูกบอลที่ถูกต้อง |
|
คู่มือ |
HIWIN การขยายขยาย รถไฟฟ้านําทางเส้นตรงที่นําเข้า |
|
เครื่องยนต์ |
ซีรี่ย์ JiaBao LCF |
|
การ์ดควบคุม I/O |
HFC PCI-9074 |
|
การ์ดควบคุมคนขับ |
HFC PCI-9074 |
|
การ์ด I/O |
PCI-9074-64 ชิ้น/-38 ชิ้น |
|
การทําความสะอาดแบบสติก |
STATIC-ST401A ซีรี่ย์ |
|
คอมพิวเตอร์ |
(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
|
อินเตอร์เฟซเครื่อง |
AOC LCD17 "หนูโลจิเทค |
|
2. โปรแกรม |
|
|
ระบบควบคุม |
Windows XP Professional (Service3,v.3244) |
|
การทํางาน GUI |
ภาษาอังกฤษ Windows XP |
|
โปรแกรมแก้ไข |
สายใน |
|
ระบบการมองเห็น |
CCD AOTU ออฟเฟต |
|
ระบบควบคุม |
เอฟ 12.88 เวอร์ชั่น |
|
โดยรวม |
|
|
ขนาด ((W*D*H) |
1280mm*1450mm*1480mm |
|
น้ําหนัก |
750 กิโลกรัม |
|
การเลื่อนความสูง |
60 ~ 110 มม. |
|
เครื่องควบคุม |
|
|
ประเภทเครื่องยนต์ |
ซีรี่ย์ JiaBao |
|
ความซ้ําที่ตั้ง |
0.001 มิลลิเมตร |
|
พื้นที่ทํางานแกน ((max) |
890mm*560mm*50mm |
|
สถานที่ทํางาน |
|
|
การติดตั้ง PCB |
มาตรฐาน, การเชี่ยวชาญ |
|
การบรรจุ/ปลด PCB |
คู่มือ |
|
ขนาด PCB (สูงสุด) |
450 * 350 มม. |
|
ความหนา PCB (สูงสุด) |
5 มม |
|
การติดตั้ง |
|
|
การติดตั้งความแข็งแรง |
เครื่องติดตั้งที่กําหนดเอง |
|
การติดตั้งเครื่องติดตั้ง |
เครื่องจักร |
|
เครื่องยนต์สปินด์ |
|
|
พลัง |
150W |
|
สปินด์ |
60000 รอบ/นาที |
|
ป้องกัน |
การเย็นด้วยตัวเอง/ลม |
|
เปลี่ยนเครื่องตัด |
การชํานาญ |
|
ความสามารถในการนําทาง |
|
|
ความเร็วการตัด ((max.) |
80mm/s |
|
ความเร็วในการขับรถ ((max.) |
2500mm/s |
|
ความแม่นยําในการตัด |
0.01 มิลลิเมตร |
|
ระบบสูญเสีย |
|
|
พลังงานระยะว่าง |
3.5KW AC 380V |
|
วัคิวัม |
พลัมป์ |
|
บริการสาธารณะ |
|
|
พลัง |
2.0KW AC380V |
|
การอํานวยอากาศ |
4-6KG/cm2 |
|
โปรแกรม |
|
|
โปรแกรมแก้ไข |
สายใน |
|
การแก้ไขฟังก์ชัน |
เส้นเส้น ลายวงศ์ ลายโค้ง |
|
การเก็บโปรแกรม |
HDD |
|
ระบบการมองเห็น |
สี SONE CCD |
|
เครื่องตัดบดอฟเฟส |
AUTO |
|
การตั้งค่าระยะว่าง |
AUTO |
|
เครื่องตรวจสอบการปฏิบัติงาน |
|
|
ตัวชี้วัด |
ตัวชี้วัด สภาพเครื่อง |
|
การตรวจสอบเครื่องมือ |
อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ การใช้การทดสอบเวลา |
|
ป้องกันเครื่องยนต์ |
มีฟังก์ชันป้องกันความร้อนเกิน, อัตราการอ้วน, ความดันต่ํา |
|
การตรวจสอบการบรรทุกมอเตอร์ |
มีอัตราการอุดหนุน, เส้นปกติ, ป้องกันความดันต่ําฟังก์ชัน |
|
เวลาใช้งานของเครื่องมือ |
อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ |
|
สถิติข้อมูล |
รูปแบบกระดานแยกแยก การนับแยก วิธีนับที่หลากหลาย |
|
บันทึกความผิดพลาด |
ซอฟต์แวร์อัตโนมัติบันทึกสัญญาณเตือนทั้งหมดความจําของเครื่องจักร |
|
III ความแม่นยํา |
|
|
ความแม่นยําของแกน |
0.001 มิลลิเมตร |
|
ความแม่นยําในการตัด |
0.1 มม. |
|
IV. ความปลอดภัย |
|
|
ป้องกันพื้นที่ทํางาน |
ด้วยการป้องกันที่ปิดไว้สี่อัน |
|
เซ็นเซอร์ประตู |
เครื่องตรวจจับสวิทช์ไมโครประตูความปลอดภัยด้านหน้าและด้านหลัง (ไม่จํากัด) |
|
ปุ่มหยุดความต้องการ |
|

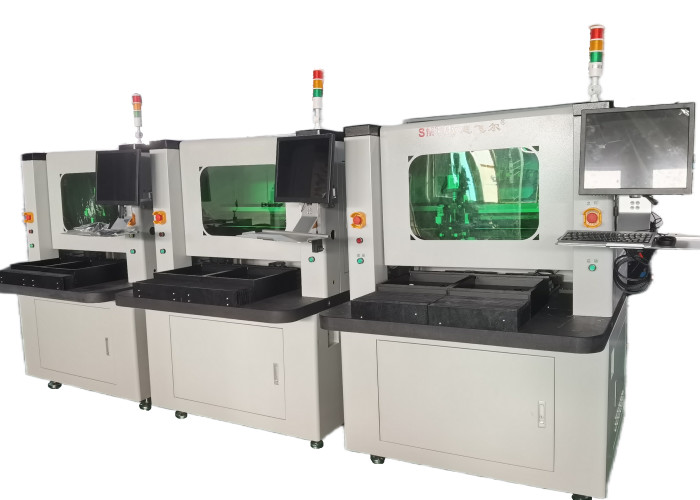

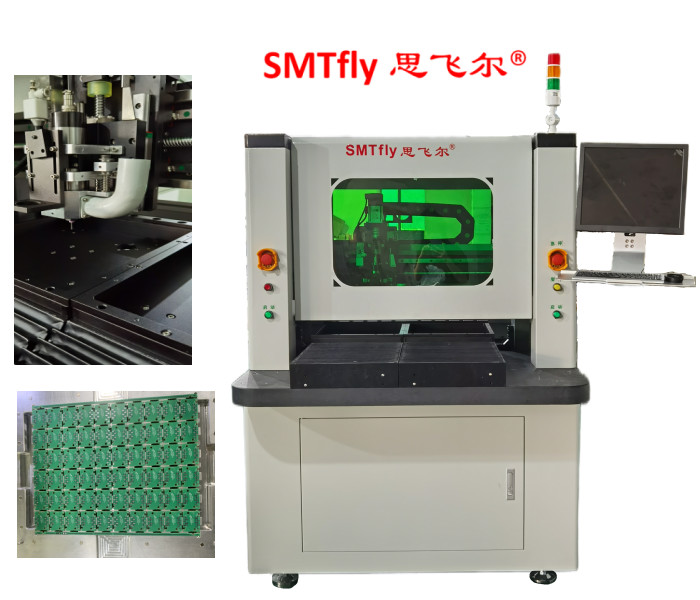

ภาพบรรจุของ PCB Routerการตั้งค่า Bit Routing สําหรับอายุการใช้งานที่ยาวกว่า:
