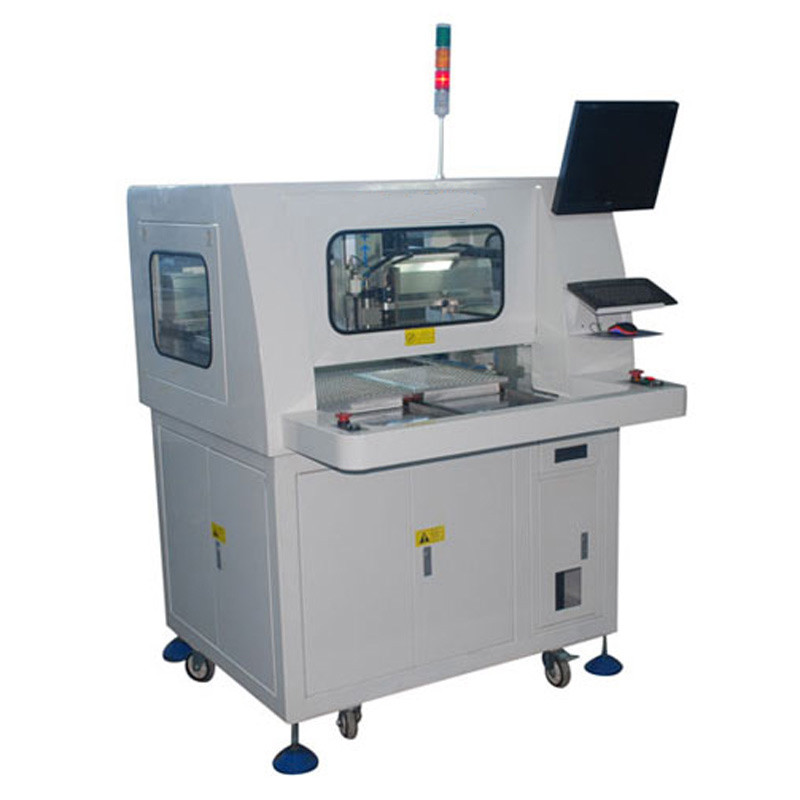

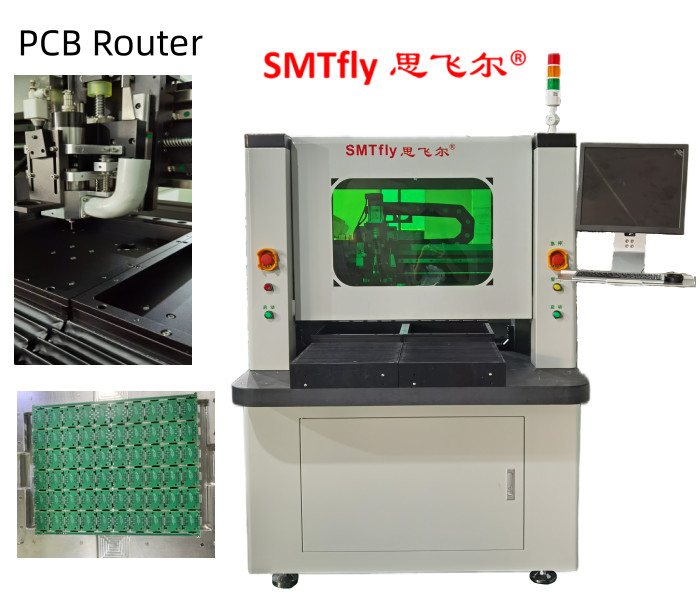

การเขียนโปรแกรม CNC PCB Depaneling เครื่องเราเตอร์ด้วยการจัดตำแหน่งกล้อง CCD
1. รายการชิ้นส่วนเครื่องจักร
|
I. ฮาร์ดแวร์ |
|
|
แกนหมุน |
มอร์นิ่งสตาร์สปินเดิลและอินเวอร์เตอร์ |
|
ซีซีดี |
กล้องอุตสาหกรรม Sony 520 line |
|
เลนส์ |
คอมพิวเตอร์ EX2C |
|
สกรู |
TBI Precision บอลสกรูนำเข้า |
|
แนะนำ |
HIWIN ขยายรางนำทางเชิงเส้นที่นำเข้า |
|
เครื่องยนต์ |
JiaBao LCF ซีรีส์ |
|
การ์ดควบคุม I/O |
เอชเอฟซี PCI-9074 |
|
การ์ดควบคุมคนขับ |
เอชเอฟซี PCI-9074 |
|
การ์ด I/O |
PCI-9074-64ชิ้น/-38ชิ้น |
|
การล้างแบบคงที่ |
ซีรีส์ STATIC-ST401A |
|
คอมพิวเตอร์ |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
|
ส่วนต่อประสานกับเครื่อง |
AOC LCD17", เมาส์ Logitech |
|
2.ซอฟต์แวร์ |
|
|
ระบบควบคุม |
Windows XP Professional (Service3,v.3244) |
|
GUI การทำงาน |
วินโดวส์ XP ภาษาจีน |
|
แก้ไขโปรแกรม |
อินไลน์ |
|
ระบบวิชั่น |
CCD AOTU ชดเชย |
|
ระบบควบคุม |
รุ่น F 1.0.2 |
2. พารามิเตอร์ประสิทธิภาพ
|
โดยรวม |
|
|
ขนาด (กว้าง * ลึก * สูง) |
1220มม.*1450มม.*1420มม |
|
น้ำหนัก |
550KG |
|
ความสูงชดเชย |
60~110มม |
|
ผู้ปลุกปั่น |
|
|
ประเภทมอเตอร์ |
ชุดเจียเป่า |
|
การทำซ้ำตำแหน่ง |
0.001มม |
|
พื้นที่ทำงานแกน (สูงสุด) |
680มม.*360มม.*50มม |
|
สถานีงาน |
|
|
การตรึง PCB |
มาตรฐานความเชี่ยวชาญ |
|
การโหลด / ขนถ่าย PCB |
คู่มือ |
|
ขนาด PCB (สูงสุด) |
322มม.*322มม |
|
PCB หนา (สูงสุด) |
5 มม |
|
ติดตั้ง |
|
|
การตรึงความแข็งแกร่ง |
มาตรฐาน |
|
การตรึงการตรึง |
เครื่องจักร |
|
มอเตอร์สปินเดิล |
|
|
พลัง |
400W |
|
แกนหมุน |
50000rpm/นาที |
|
ปกป้อง |
ระบายความร้อนด้วยตัวเอง / ลม |
|
เปลี่ยนคัตเตอร์ |
ความเชี่ยวชาญ |
|
ความสามารถในการกำหนดเส้นทาง |
|
|
ความเร็วตัด(สูงสุด) |
100 มม. / วินาที |
|
ความเร็วในการขับขี่ (สูงสุด) |
3000 มม. / วินาที |
|
ความแม่นยำของการตัด |
0.01มม |
|
ระบบสูญญากาศ |
|
|
พลังดูดฝุ่น |
2.2KW ไฟฟ้ากระแสสลับ 380V |
|
เครื่องดูดฝุ่น |
ลูกดิ่ง |
|
ยูทิลิตี้ |
|
|
พลัง |
2.2KW AC380V |
|
การจ่ายอากาศ |
2~5กก./ตร.ซม |
|
การเขียนโปรแกรม |
|
|
แก้ไขโปรแกรม |
อินไลน์ |
|
แก้ไขฟังก์ชั่น |
เส้น, ส่วนโค้ง, วงกลม, เส้นโค้งตัวยู |
|
ที่เก็บโปรแกรม |
ฮาร์ดดิสก์ |
|
ระบบวิชั่น |
CCD สี SONE |
|
ออฟเซ็ตหัวกัด |
อัตโนมัติ |
|
การตั้งค่าสูญญากาศ |
อัตโนมัติ |
|
จอภาพการทำงาน |
|
|
ตัวบ่งชี้ |
ตัวบ่งชี้สถานะเครื่อง |
|
ตรวจสอบเครื่องมือ |
อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ การใช้เวลาทดสอบ |
|
ป้องกันมอเตอร์ |
มีฟังก์ชั่นป้องกันความร้อนสูงเกินพิกัดแรงดันต่ำ |
|
การตรวจสอบมอเตอร์โอเวอร์โหลด |
มี Overload, สายปกติ, ฟังก์ชั่นป้องกันแรงดันต่ำ |
|
เวลาที่ใช้เครื่องมือ |
อายุการใช้งานเครื่องมือตรวจจับอัตโนมัติ |
|
สถิติข้อมูล |
แบบกระดานแยก นับแยก วิธีการนับที่หลากหลาย |
|
บันทึกข้อผิดพลาด |
ซอฟต์แวร์จะบันทึกหน่วยความจำการเตือนทั้งหมดของเครื่องโดยอัตโนมัติ |
|
สาม.ความแม่นยำ |
|
|
ความแม่นยำของแกน |
0.001มม |
|
ความแม่นยำในการตัด |
0.1มม |
|
IV.ความปลอดภัย |
|
|
ปกป้องพื้นที่ทำงาน |
ด้วยสี่การป้องกันที่ปิดสนิท |
|
เซ็นเซอร์ประตู |
เซ็นเซอร์ไมโครสวิตช์ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม) |
|
ปุ่มหยุดฉุกเฉิน |
|
3. คำอธิบายฟังก์ชัน
1) ภาพซูมเข้า X10 ช่วยให้การเขียนโปรแกรมง่ายขึ้นและเพิ่มความแม่นยำของการตั้งค่าจุด
2) โต๊ะเลื่อนสองตัวให้การเคลื่อนไหวเข้าและออกพร้อมกันเพื่อลดเวลาการยึดเพื่อประสิทธิภาพที่ดีขึ้น
3) ระบบออฟเซ็ต AUTO MARK ภาพ CCD สามารถตรวจสอบและจำลองเส้นทางหรือเส้นทางเพื่อลดความผิดพลาดที่ไม่จำเป็นก่อนตัด
4) บิต Routng จะยกและเลื่อนไปยังจุดที่โปรแกรมถัดไปโดยอัตโนมัติ จากนั้นตัดเพื่อยืดอายุของบิตการกำหนดเส้นทาง
5) การออกแบบอุตสาหกรรมประตูนิรภัย
6) ภาพ CCD สามารถตรวจสอบและจำลองเส้นทางหรือการกำหนดเส้นทางเพื่อลดความผิดพลาดที่ไม่จำเป็นก่อนตัด
...
