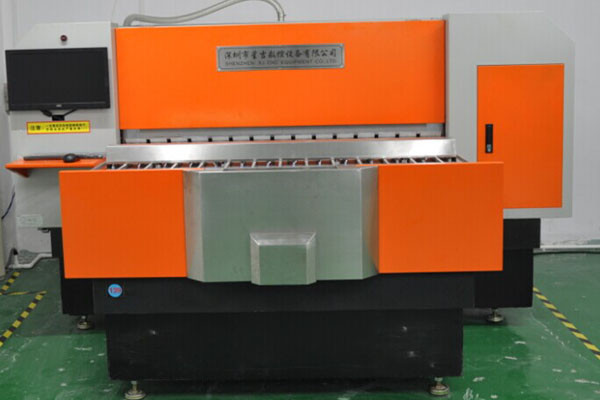

ระบบอัตโนมัติเต็มรูปแบบ V - ตัด PCB Depaneler ความแม่นยำสูงบนแผง PCB
พารามิเตอร์การกำหนดค่า:
|
สิ่งของ |
พารามิเตอร์ |
ข้อสังเกต |
|
ขนาด |
1900 × 2280 × 1585 มม |
L * W * H |
|
ความสูงในการทำงาน |
920 ± 50 มม |
|
|
น้ำหนัก |
3000 กก |
|
|
พาวเวอร์ซัพพลาย |
ไฟฟ้ากระแสสลับ 220 โวลต์ 50/60 เฮิร์ต |
|
|
ความจุ |
3.0 กิโลวัตต์ |
|
|
ความดันอากาศ |
5 กก. / ซม. 2 |
|
|
แพลตฟอร์มการทำงาน |
สูงสุด: 1550 มม. * 630 มม |
|
|
ความหนา |
0.3 ~ 3.2 มม |
|
|
ข้อมูลจำเพาะของใบมีด |
ด้านนอก Dia: φ120มม. ด้านใน Dia: φ25.4มม |
|
|
การวางตำแหน่งเดือย |
Dia: 2 มม. (7 ชิ้น) |
|
|
ระยะห่างขั้นต่ำระหว่างเส้นคะแนน V แรกและรูพิน |
4.5 มม |
|
|
ความหนาใบมีด |
2 มม |
|
|
ร่อง V ความถูกต้องของความหนาที่เหลือ |
± 2mil |
|
|
ความแม่นยำของร่อง V |
± 2mil |
|
|
V-groove ความแม่นยำแบบขนาน |
± 2mil |
|
|
ความเร็วในการตัดใบมีด |
6,000 รอบต่อนาที |
|
|
ความเร็วในการตัด |
0 ~ 50m / นาที |
|
|
แทนที่ความเร็ว |
สูงสุด 70M / นาที |
|
|
เครื่องดูดฝุ่น |
ท่อประปา 2in 3.5KW |
อุปกรณ์เสริมเครื่อง:
|
อุปกรณ์เสริม |
ยี่ห้อ |
สถานที่กำเนิด |
ข้อสังเกต |
|
รางนำทาง |
PMI |
ไต้หวัน |
|
|
คู่มือสกรู |
TBI |
ไต้หวัน |
|
|
เซอร์โวมอเตอร์ |
ฟูจิอิเล็คทริค |
ญี่ปุ่น |
|
|
มอเตอร์แกน |
ฟูจิอิเล็คทริค |
ญี่ปุ่น |
|
|
พีซี |
HP |
ประเทศจีน |
คอมพิวเตอร์ธุรกิจ HP 19” |
|
ร่างกาย |
หินอ่อน |
จี่หนานของจีน |
ลักษณะเฉพาะ:
1. ตามลักษณะเครื่อง V-ตัด อัตโนมัติ PCB / MCPCB ที่เกี่ยวข้องกับหลายสาขาวิชาการสร้างระบบสร้างต้นแบบดิจิทัลของเครื่อง V-ตัด อัตโนมัติ PCB / MCPCB ที่ใช้การออกแบบและการจำลองแบบสหสาขาวิชาชีพในขั้นตอนการออกแบบคุณสมบัติและประสิทธิภาพของผลิตภัณฑ์สำหรับการตรวจสอบและทดสอบ ประสิทธิภาพของผลิตภัณฑ์เพื่อให้เป็นไปตามเป้าหมายการออกแบบแก้ไขความขัดแย้งและการแทรกแซงระหว่างสาขาวิชาต่างๆเพื่อให้ได้การเชื่อมต่อที่ดีที่สุดซึ่งจะช่วยปรับปรุงคุณภาพของผลิตภัณฑ์และประสิทธิภาพของระบบได้อย่างมาก
2. ฐานทั้งหมดของเครื่องใช้หินแกรนิต "ทาร์ซานชิง" หรือ "จี่หนานชิง" และบังคับให้กำจัดประสบการณ์ความแข็งแกร่งที่แข็งแกร่งเสถียรภาพที่ดี
3. ไดรฟ์กำหนดตำแหน่งแกน XYZ โดยใช้ไดรฟ์เซอร์โวมอเตอร์ AC ประสิทธิภาพสูงนำเข้าเพื่อให้ได้ตำแหน่งที่มีความแม่นยำสูงความเร็วสูงและเพิ่มผลผลิตได้อย่างมีประสิทธิภาพ
4. ระบบส่งและนำทางที่แม่นยำ: คู่มือเชิงเส้นที่มีความแม่นยำนำเข้าและบอลสกรูที่มีความแม่นยำเกียร์ที่มีความแม่นยำสูงตำแหน่ง
5. ด้วยฟังก์ชั่นกริชสำหรับการประมวลผลมีดกระโดด PCB / MCPCB ที่ซับซ้อน
6. สามารถใช้งานได้สำหรับการตัดเฉือนที่มีความแม่นยำสูงสำหรับบอร์ดร่องวีขนาดต่างๆ 0.4 ~ 3.2 มม
7. มีดแรกเข้าตรงกลางของตะปู PIN 4.5 มม. เหนือเงินสำรองขั้นต่ำ
8. เส้นผ่านศูนย์กลางขั้นต่ำของมีดเจียร 114MM อายุการใช้งานสูงสุดของเครื่องมือ
9. การใช้อินเทอร์เฟซการทำงานของ WINDOWS ภาษาจีนเป็นการประมวลผลข้อมูลและการจัดการหมายเลขสินค้า
10. เหมาะสำหรับชั้นเดียวและสองชั้นหลายชั้นขึ้นรูปพื้นผิวด้านหน้าของการใช้แผ่นกระดานอลูมิเนียม
11. ในระหว่างการประมวลผล V-ตัด ด้วยการควบคุมมาตรวัดอัตโนมัติฟังก์ชั่นการตรวจจับความหนาที่เหลือ
12. การนำเข้ามอเตอร์แกนหมุนความเร็วสูงของญี่ปุ่นร่อง V ไม่ตัดขอบอายุการใช้งานของเครื่องมือนานขึ้น
13. ใช้ระบบควบคุมอัจฉริยะทำงานอย่างต่อเนื่องมีเสถียรภาพและง่ายต่อการซ่อมแซมข้อผิดพลาด
14. มีด, มีดควบคุมตัวเลขกราฟิกลึก, ความแม่นยำสูง, เรียนรู้ง่าย, ง่ายต่อการตั้งค่าทั้งหมด
15. ป้อนข้อมูลในเวลาเดียวกันโดยมี AB, พวงมาลัยเทียม, การประมวลผลหลัก
16. ระบบเก็บฝุ่นที่มีประสิทธิภาพสูงที่มีจำหน่าย (อุปกรณ์เสริม) ซึ่งสามารถรักษาสภาพแวดล้อมการประชุมเชิงปฏิบัติการให้สะอาด
