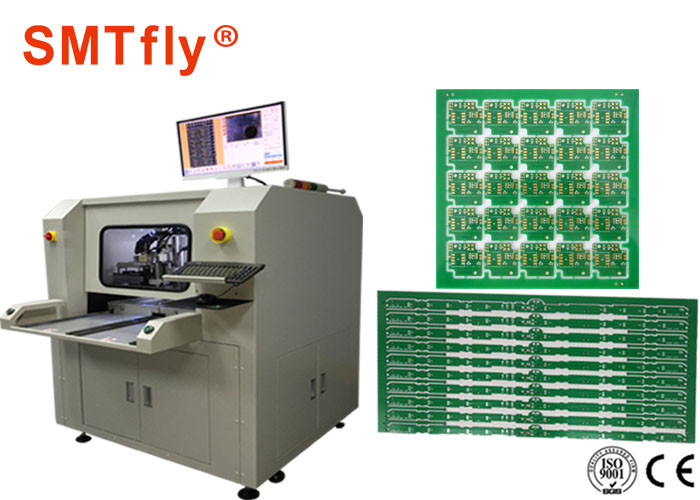

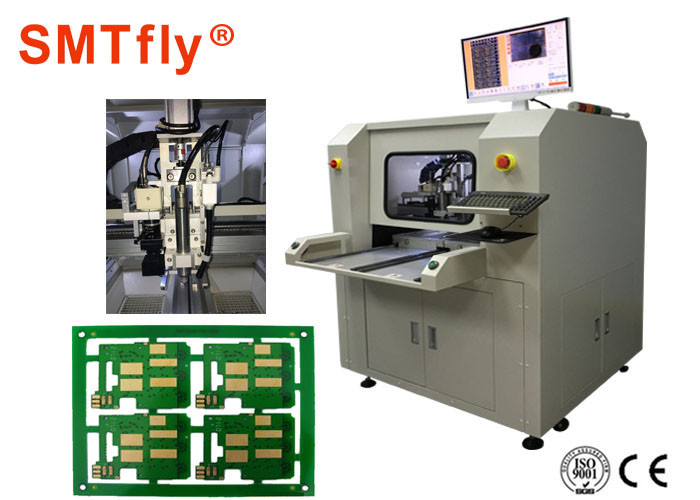

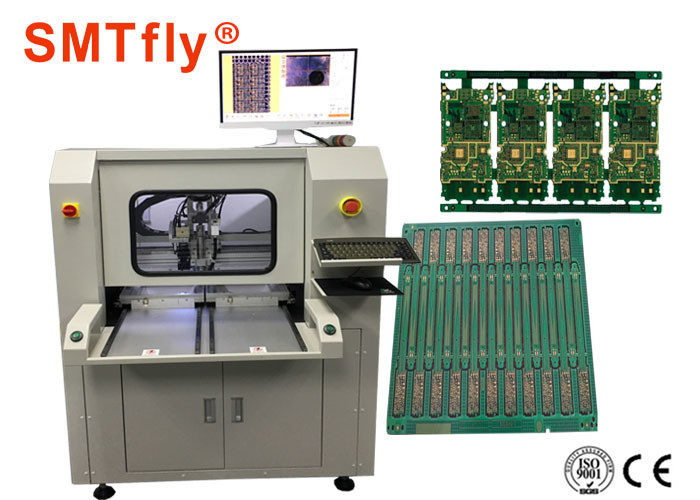

3.5 มม. TAB Pcb Depaneling/separator Router,PCB Routing Machine คุณสมบัติ:
1. การตัดให้เรียบโดยการตัดเร้าเตอร์เท่านั้น
2. PCB บิดเบี้ยวเล็กน้อยระหว่างการตัดเนื่องจากใช้มอเตอร์แกนหมุนความถี่สูงเป็น 1 / 10 ของการกด 1 / 100 ของการแตกหักด้วยมือ
3. การเปลี่ยนโปรแกรมด้วยปุ่มเดียว
4. สามารถตัดไลเนอร์และอาร์คด้วยเครื่องเราเตอร์ ลดข้อจำกัดในการออกแบบ PCB
5. อ่านรหัส QR หรือ JIG BIT เลือกโปรแกรมตัดอัตโนมัติ หรือตรวจสอบตามโปรแกรมตัดกับ JIG
6. Dust Collection ช่วยลดการเกาะตัวของฝุ่นบน PCB
7. พัฒนาบิตเร้าเตอร์ประสิทธิภาพสูงที่ช่วยยืดอายุบิตและทิ้งขยะ
8. ลดค่าใช้จ่าย PCB เนื่องจากไม่จำเป็นต้องทำ V-groove บน PCB
ข้อมูลจำเพาะ:
| ขนาด (กว้าง * ลึก * สูง): | 1220mm*1450mm*1420mm |
| น้ำหนัก: | 550KG |
| ชดเชยความสูง: | 60~110mm |
| ประเภทมอเตอร์: | เจียเป่า ซีรีส์ |
| การทำซ้ำตำแหน่ง: | 0.001mm |
| พื้นที่ทำงานของแกน (สูงสุด): | 680mm*360mm*50mm |
| การตรึง PCB: | มาตรฐาน ความเชี่ยวชาญ |
| PCB โหลด/ขน: | คู่มือ |
| ขนาด PCB (สูงสุด): | 322mm*322mm |
| PCB หนา (สูงสุด): | 3mm |
| การติดตั้งความแข็ง: | มาตรฐาน |
| การตรึงตรึง: | เครื่องจักร |
| พลัง: | 400W |
| แกนหมุน: | 60000 รอบต่อนาที / นาที |
| ปกป้อง: | ระบายความร้อนด้วยตนเอง / ลม |
| เปลี่ยนเครื่องตัด: | ความเชี่ยวชาญ |
เครื่องดูดฝุ่น:
ข้อมูลจำเพาะ:
| แบบอย่าง | CW-F01-SV |
| มิติ | 650*400*1300mm |
| วัสดุ | เหล็กกล้าคาร์บอน S/S 41 |
| วิธีการควบคุม | ในตัว |
| กรอง | ถุงผ้าไม่ทอเข็มโพลีเอสเตอร์ 100% |
| โหมดล้ม | จอยสติ๊กแบบแมนนวล + จุดศูนย์ถ่วงของฝุ่นตกลงมาโดยอัตโนมัติ |
| เครื่องยนต์ | 2HP, 1.5KW, 380V |
| แรงดันคงที่ | 2000mmAQ |
| เส้นผ่านศูนย์กลางดูดสูญญากาศ | 50mm |
| การจัดถุงกรอง | 8 ชิ้น, 120(D)mm*500(L)mm |
| การรักษาพื้นผิว | ปฏิทินด้านเดียว |
| วิธีทำความสะอาด | กล่องเก็บฝุ่นแบบลิ้นชัก |
| ตำแหน่งล้อ | 4 ชิ้น, ￠65*￠12mm |
| Handwheel | 2 ชิ้น |
| น้ำหนัก | 150kgs |
| ข้อสังเกต | ประตูทางเข้ายางนุ่มและประตูใส |
การดำเนินการ:
ขั้นตอนที่ 1: ก่อนสตาร์ท ให้ตรวจสอบว่ามอเตอร์ของ
ทิศทางการวิ่งเป็นปกติหรือไม่และเมื่อเป็น
ถูกต้อง ทดสอบแรงดึงแรงจากการดูด
พอร์ต, ช่องระบายอากาศมีแรงดูด;มิฉะนั้น
พลังที่อ่อนแอไม่เพียงพอ
ขั้นตอนที่ 2: สามารถใช้งานได้อย่างต่อเนื่องเป็นเวลา 24 ชั่วโมง เนื่องจากการกำจัดฝุ่นแบบไม่ใช้อัตโนมัติ ควรหยุดเมื่อผงและการดูดของแหล่งกำเนิดมลพิษอ่อน
ขั้นตอนที่ 3: แกนกำจัดฝุ่นแบบแมนนวลอยู่ทางด้านซ้ายหรือด้านขวาของประตูตรวจสอบเมื่อเครื่องหยุดทำงาน ก้านเก็บฝุ่นจะเคลื่อนไปมา เพื่อให้ฝุ่นที่ติดอยู่กับถุงกรองตกลงไปในกล่องเก็บฝุ่น
ขั้นตอนที่ 4: ทำความสะอาดฝุ่นห้องเก็บฝุ่นเป็นประจำตามปริมาณฝุ่นเมื่อเต็ม 70% มิฉะนั้นจะล้น
ขั้นตอนที่ 5: เมื่อทำความสะอาดฝุ่นแล้ว ให้ปิดเครื่องก่อน แล้วจึงทำความสะอาดผงหลังจากที่อุปกรณ์หยุดทำงานอย่างสมบูรณ์หลังจากทำความสะอาดฝุ่นแล้ว ให้ใส่กล่องเก็บฝุ่นในตำแหน่งคงที่ของตัวเก็บฝุ่น และชิ้นส่วนต่างๆ จะถูกปิดผนึกและใช้งานต่อไป
ขั้นตอนที่ 6: ประตูตรวจสอบเป็นท่อผ้ากรองฝุ่นถูกกรองผ่านท่อผ้าและก๊าซไอเสียเป็นอากาศบริสุทธิ์
