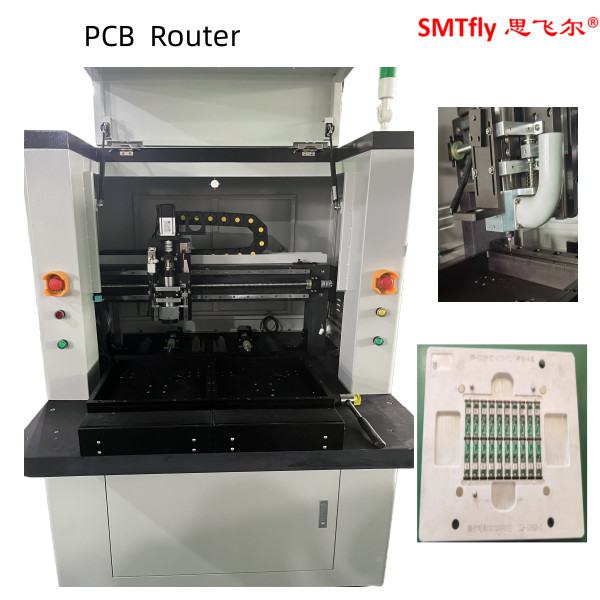

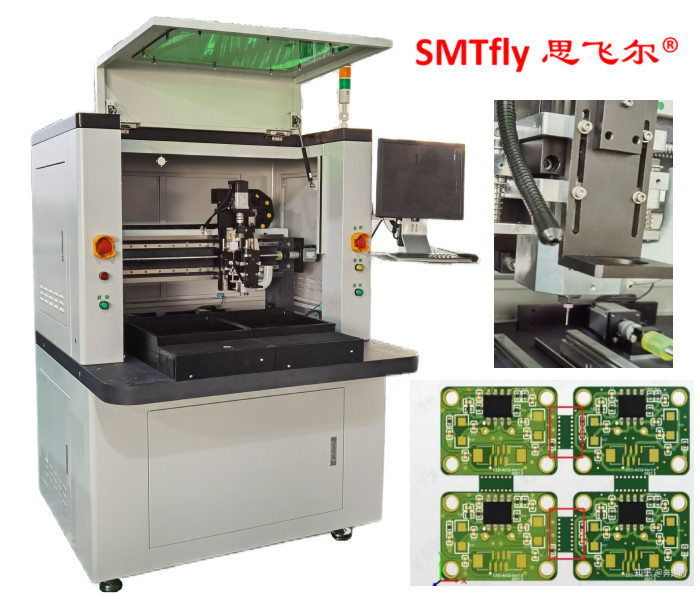

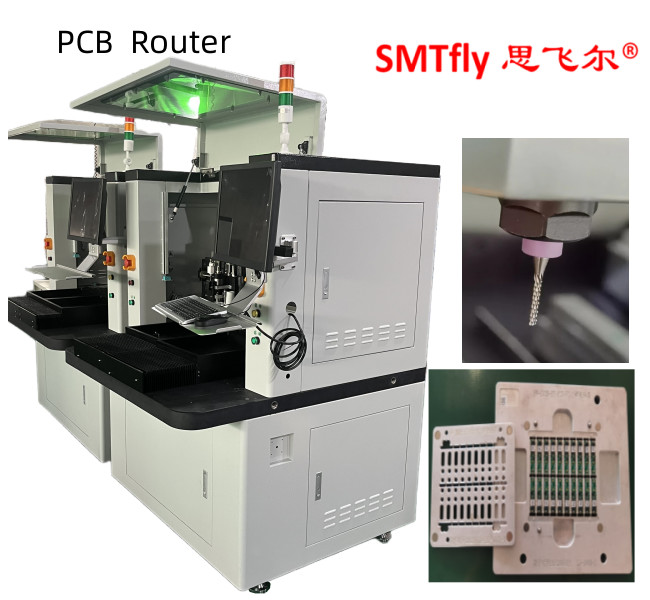

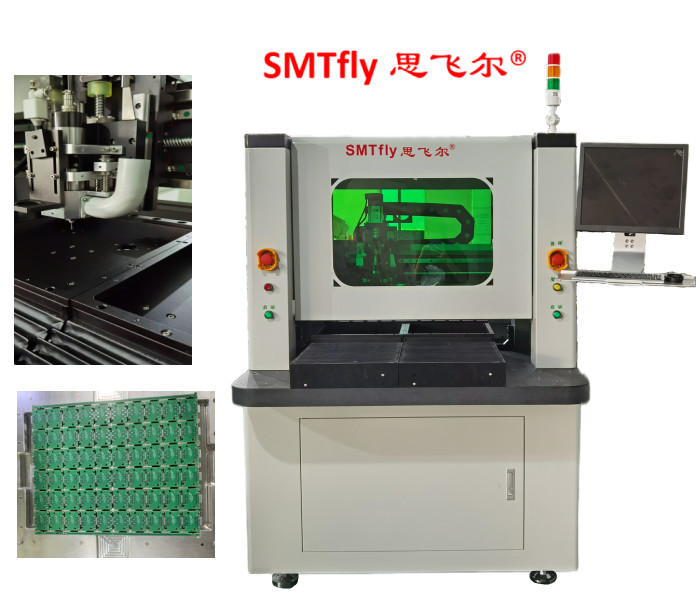

เครื่องตัดแผ่น PCB อุปกรณ์ PCB Routing สําหรับแผ่น PCB TAB ขนาด 0.6-3.5 มม ลักษณะ:
1การตัดเรียบร้อยเพียงแค่การตัด router
2มีการบิดเบือนน้อยบน PCB ในระหว่างการตัด เพราะการใช้มอเตอร์สปินด์ความถี่สูง มันคือ 1 / 10 ของการกด 1 / 100 ของการทําลายด้วยมือ
3เปลี่ยนโปรแกรมด้วยการสัมผัสเดียว
4สามารถตัดเลนเนอร์และอาร์คด้วยเครื่องรูเตอร์ ลดข้อจํากัดในการออกแบบ PCB
5. อ่านรหัส QR หรือ JIG BIT โปรแกรมการตัดเลือกโดยอัตโนมัติ หรือตรวจสอบความสอดคล้องระหว่างโปรแกรมการตัดและ JIG
6การรวบรวมฝุ่นที่แข็งแกร่ง ทําให้ฝุ่นติดต่อกับ PCB ลดลงอย่างน้อย
7พัฒนาบิตรูเตอร์ที่มีประสิทธิภาพสูง ที่ขยายอายุของบิต และการลดขยะ
8. ลดต้นทุน PCB เพราะไม่ต้องทํา V-groove บน PCB
รายละเอียด
| ขนาด ((W*D*H): | 1220mm*1450mm*1420mm |
| น้ําหนัก: | 550 กิโลกรัม |
| การสับเปลี่ยนความสูง: | 60 ~ 110 มม. |
| ประเภทเครื่องยนต์: | ซีรี่ย์ JiaBao |
| ความซ้ําที่ตั้ง: | 0.001 มิลลิเมตร |
| พื้นที่ทํางานแกน ((max): | 680mm*360mm*50mm |
| การติดตั้ง PCB: | มาตรฐาน, การเชี่ยวชาญ |
| การบรรจุ/ปลด PCB: | คู่มือ |
| ขนาด PCB (สูงสุด): | 322mm*322mm |
| ความหนา PCB (สูงสุด): | 5 มม |
| การติดตั้งความแข็ง: | มาตรฐาน |
| การติดตั้งเครื่องปรับ: | เครื่องจักร |
| พลังงาน | 400W |
| สปินด์: | 50000 รอบ/นาที |
| ป้องกัน: | การเย็นด้วยตัวเอง/ลม |
| เปลี่ยนเครื่องตัด: | การชํานาญ |
เครื่องดูดฝุ่น:
| รุ่น | SMTfly- F01-SV |
| ขนาด | 650*400*1300 มม. |
| วัสดุ | S/S 41 เหล็กคาร์บอน |
| ระบบควบคุม | สร้างใน |
| เครื่องกรอง | กระเป๋าสะพาย 100% โพลีเอสเตอร์ |
| โหมดตก | จอยสติ๊กมือ + ศูนย์ของแรงโน้มถ่วงฝุ่นตกโดยอัตโนมัติ |
| มอเตอร์ | 2HP, 1.5KW, 380V |
| ความดันสแตติก | 2000mmAQ |
| กว้างระดับการดูดในระยะว่าง | 50 มม. |
| การจัดตั้งถุงกรอง | 8 PCS, 120 ((D) มม * 500 ((L) มม |
| การบํารุงผิว | การทําปฏิทินแบบหนึ่งด้าน |
| วิธีทําความสะอาด | กล่องฝุ่นชนิดตู้ |
| ล้อตั้งตําแหน่ง | 4 ชิ้น ¢ 65 * ¢ 12 มิลลิเมตร |
| วงล้อมือ | 2 ชิ้น |
| น้ําหนัก | 150 กิโลกรัม |
| คําสังเกต | ประตูทางเข้ายางอ่อนปิดและประตูโปร่ง |
การดําเนินการ:
ขั้นตอนที่ 1: ก่อนการเริ่มต้น ตรวจสอบว่ามอเตอร์ การขับเคลื่อนทิศทางเป็นปกติหรือไม่และเมื่อมันถูกต้อง, ทดสอบแรงดึงแรงจากการดูด port, ทางออกอากาศมีการดูดแรง; ไม่เช่นนั้น พลังที่อ่อนแอไม่เพียงพอ
ขั้นตอนที่ 2: สามารถใช้ต่อเนื่องได้ 24 ชั่วโมง เนื่องจากการกําจัดฝุ่นที่ไม่อัตโนมัติ มันควรหยุดเมื่อฝุ่นและการดูดของแหล่งมลพิษอ่อนแอ
ขั้นตอนที่ 3: ไม้กําจัดฝุ่นมือตั้งอยู่ด้านซ้ายหรือด้านขวาของประตูการตรวจสอบ เมื่อเครื่องหยุด, ไม้กําจัดฝุ่นเคลื่อนย้ายไปกลับเพื่อให้ฝุ่นที่ติดกับถุงกรองตกในกล่องเก็บฝุ่น.
ขั้นตอนที่ 4: ทําความสะอาดฝุ่นห้องเก็บฝุ่นเป็นประจําตามปริมาณฝุ่นเมื่อมันเต็ม 70% ไม่เช่นนั้นมันจะไหล
ขั้นตอนที่ 5: เมื่อฝุ่นถูกทําความสะอาด ปิดก่อน แล้วทําความสะอาดฝุ่นหลังจากที่อุปกรณ์หยุดทํางานโดยสิ้นเชิงวางกล่องเก็บฝุ่นไว้ในตําแหน่งที่ตั้งของเครื่องเก็บฝุ่นและชิ้นส่วนถูกปิดและยังคงใช้
ขั้นตอนที่ 6: ประตูตรวจสอบเป็นท่อผ้ากรอง ฝุ่นถูกกรองผ่านท่อผ้า และก๊าซออกเป็นอากาศสะอาด
