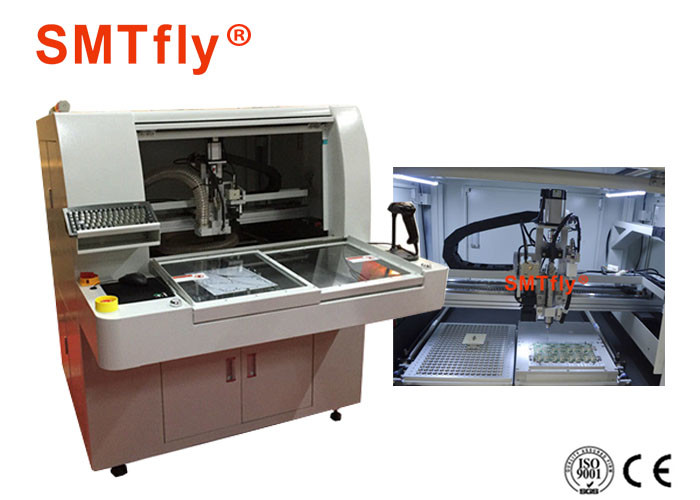

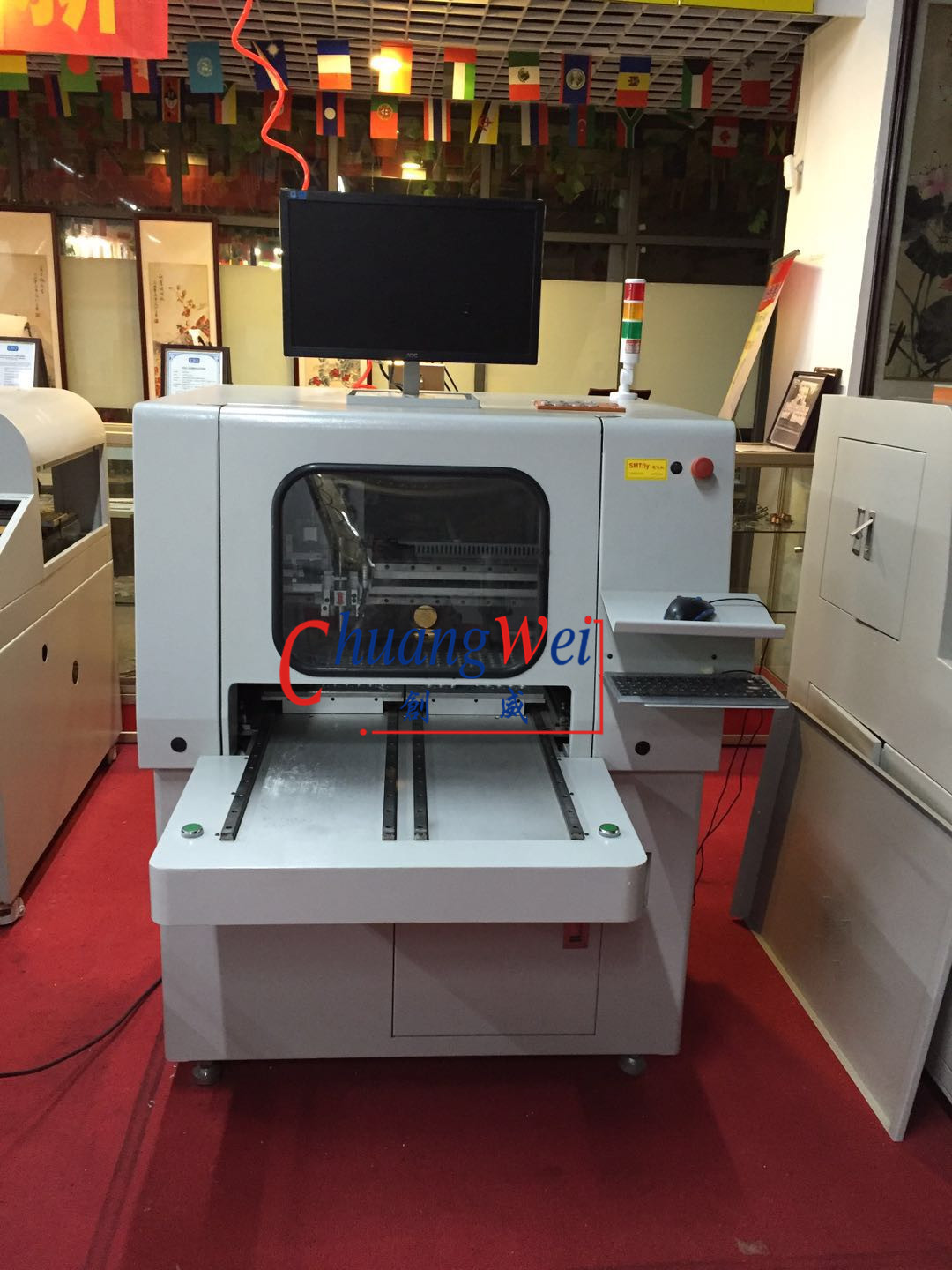

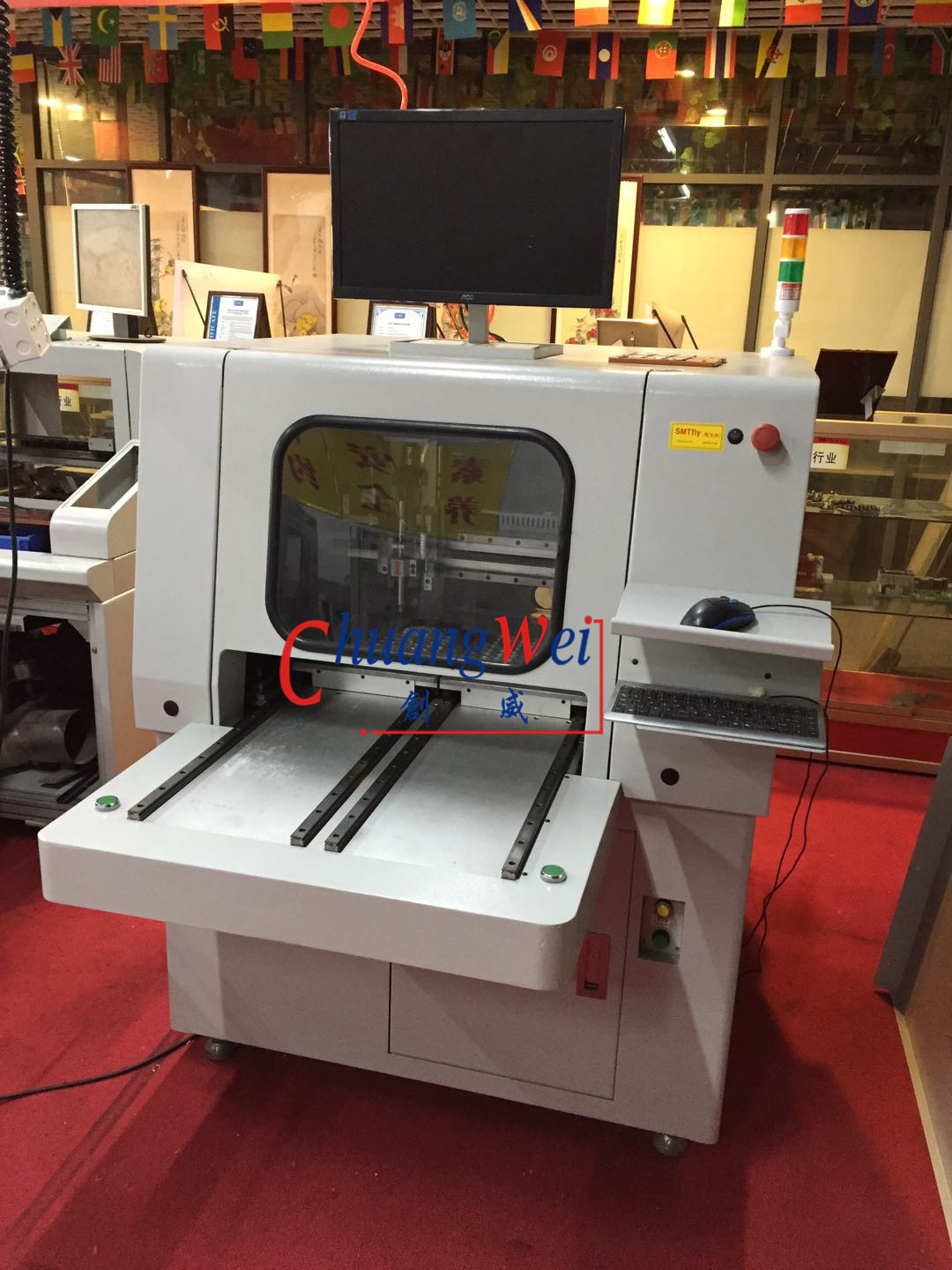

เครื่องเราเตอร์ PCB Depanelizer PCB พร้อมซอฟต์แวร์อัจฉริยะ Gerber นำเข้าฟังก์ชัน
PCB Depanelizerคุณสมบัติ:
1. ตัดให้เรียบโดยการตัดเราเตอร์เท่านั้น
2. PCB บิดเบี้ยวเล็กน้อยระหว่างการตัดเนื่องจากใช้มอเตอร์แกนหมุนความถี่สูงเป็น 1 / 10 ของการกด 1 / 100 ของการแตกหักด้วยมือ
3. การเปลี่ยนโปรแกรมด้วยปุ่มเดียว
4. สามารถตัดไลเนอร์และอาร์คด้วยเครื่องเราเตอร์ ลดข้อจำกัดในการออกแบบ PCB
5. อ่านรหัส QR หรือ JIG BIT เลือกโปรแกรมตัดอัตโนมัติ หรือตรวจสอบความสอดคล้องระหว่างโปรแกรมตัดกับ JIG
6. Dust Collection ช่วยลดการเกาะตัวของฝุ่นบน PCB
7. พัฒนาบิตเร้าเตอร์ประสิทธิภาพสูงที่ช่วยยืดอายุบิตและทิ้งขยะ
8. ลดค่าใช้จ่าย PCB เนื่องจากไม่จำเป็นต้องทำ V-groove บน PCB
PCB Depanelizerข้อมูลจำเพาะ:
| I. ฮาร์ดแวร์ | |
| รุ่น/ประเภทระบบ | วินโดว 7 |
| โดยรวม | |
| รอยเท้า (LxWxH) | 800mm*850mm*1700mm |
| น้ำหนัก (โดยประมาณ) | 350KG |
| ฐานเครื่องปรับระดับได้ (สำหรับความสูง) | 60~110mm |
| ผู้ปลุกปั่น | |
| มอเตอร์หุ่นยนต์ | พานาโซนิค MINAS A5 ซีรีส์ |
| ความสามารถในการทำซ้ำของ Manipulator | 0.001mm |
| การกำหนดค่าแกน | |
| การเคลื่อนที่ของแกนสูงสุด (X,Y,Z) | 400mm*650mm*50mm |
| สถานีงาน | |
| ตำแหน่งคณะกรรมการ | ตำแหน่งฟิกซ์เจอร์ การวางตำแหน่งปลอกนิ้วสากล การแก้ไขสายตา |
| กำลังโหลด/ยกเลิกการโหลด | คู่มือ |
| ช่วงการกำหนดเส้นทาง | 300mm*280mm |
| ความหนาของแผง | 3mm |
| Fixturing | |
| การติดตั้งแบบแข็ง | ปลอกนิ้วสากลและตัวป้องกันไฟฟ้าสถิตย์ |
| ตัวหนีบด้านบน | การใช้การวางตำแหน่งรู |
| มอเตอร์แกนหมุน | |
| พลัง | 100W |
| แม็กซ์ความเร็ว | 60000 รอบต่อนาที / นาที |
| คูลลิ่ง | ระบายความร้อนตามธรรมชาติและระบายความร้อนด้วยอากาศ |
| ขนาดบิตเราเตอร์ | 3mm*3mm |
| เปลี่ยนเครื่องมือ | ใช้ประแจพิเศษ |
| ความสามารถในการกำหนดเส้นทาง | |
| ความเร็วสูงสุดในการกำหนดเส้นทาง | 100 มม. / วินาที |
| ความสามารถในการทำซ้ำ | 0.02mm |
| ระบบสูญญากาศ | |
| พลัง | 0.75KW220V มอเตอร์เฟสเดียว |
| การกรอง | แนวตั้งและแนวนอน |
| สาธารณูปโภค | |
| พลัง | 1.5KW AC220V |
| การจ่ายอากาศ | 4~5KG/cm2 |
| ครั้งที่สองซอฟต์แวร์และการเขียนโปรแกรม | |
| แพลตฟอร์มระบบ | วินโดว 7 |
| ความเสถียรของระบบ | 24 ชั่วโมงโดยไม่มีข้อยกเว้น |
| ระบบการมองเห็น | ระบบแก้ไขการจัดตำแหน่งการมองเห็น CCD ที่แม่นยำ (ซีรีส์ Sony 250) |
| การเขียนโปรแกรม | |
| ออนไลน์ | การเขียนโปรแกรมออนไลน์ |
| ฟังก์ชั่นการแก้ไข | ตรง, แนวทแยง, โค้งวงกลม, วงกลม |
| จำนวนโปรแกรมที่สามารถติดตั้งได้ | เลือกสถานที่จัดเก็บตามความต้องการของลูกค้า |
| กำหนดค่ากล้อง CCD สำหรับการเขียนโปรแกรม | Fangchen F130 CCD ความแม่นยำสูง |
| การชดเชยเส้นผ่านศูนย์กลางของ Toolbit | ให้มุมต่างๆ เพื่อชดเชยให้ผู้ใช้เลือกรูปทรงต่างๆ |
| การตั้งค่าช่วงเปลี่ยนตัวกรอง (ระยะทาง) | ทำความสะอาดตัวกรองอัตโนมัติและกล่องเก็บฝุ่นเมื่อดำเนินการเสร็จสิ้นจากส่วนกลางทุกครั้ง |
| จอภาพการทำงาน | |
| ไฟทาวเวอร์ 3 สี | ไฟ 3 สีตรวจสอบสภาพการทำงานของเครื่อง |
| การตรวจจับการแตกหักของเครื่องมือ | ตรวจจับอายุการใช้งานเครื่องมือและใช้เวลาโดยอัตโนมัติ |
| การตรวจจับความร้อนสูงเกินไปของมอเตอร์ | ความร้อนสูงเกินไป, เกินพิกัด, ฟังก์ชั่นป้องกันแรงดันต่ำ |
| การตรวจจับการโอเวอร์โหลดของเซอร์โว | เกินพิกัด สายเป็นปกติ ฟังก์ชันป้องกันแรงดันต่ำ |
| การติดตามชีวิตเครื่องมือ | การตรวจจับอายุการใช้งานเครื่องมือ |
| เคาน์เตอร์บอร์ด PCB | รายการตัด, การนับการตัด, วิธีการนับที่หลากหลาย |
| สัญญาณเตือนการเปลี่ยนตัวกรองสูญญากาศ | ไม่ใช้ดูดกรอง |
| ประวัติข้อผิดพลาดของเครื่อง | ซอฟต์แวร์จะบันทึกหน่วยความจำการเตือนทั้งหมดโดยอัตโนมัติ |
| สาม.ความแม่นยำ | |
| ความแม่นยำในการวางตำแหน่งแกน | 0.01mm |
| ความแม่นยำในการกำหนดเส้นทาง | 0.02mm |
| IV.ความปลอดภัย | |
| พื้นที่ทำงานที่ปิดล้อม | ใช้สี่ซีลป้องกัน |
| เซ็นเซอร์อินเตอร์ล็อคประตู | ไมโครสวิตช์เซ็นเซอร์ |
| ปุ่มหยุดฉุกเฉิน | ใช่ |
PCB Depanelizer ลักษณะทางเทคนิค:
1. ความแม่นยำของโครงสร้าง โหลดสม่ำเสมอ เพื่อขจัดความเครียดภายใน
2. ปลอดภัย ใช้งานง่าย
3. สำหรับอุปกรณ์อิเล็กทรอนิกส์, โทรศัพท์มือถือ, คอมพิวเตอร์, PCB, FPC (แผงวงจรพิมพ์แบบยืดหยุ่น)
ข้อดีและบริการของเรา:
1. ผู้ผลิตเดิม depanelizer Pcb สัมปทานราคา
2. บริการสนับสนุนทางเทคนิควันสัญญา
3. จำกัดการจัดการเรื่องร้องเรียน กลับลูกค้าครึ่งชั่วโมง
4. Depanel Experts การจัดหาโปรแกรมย่อย PCB แบบมืออาชีพ
5. มีการติดตั้งและการฝึกอบรมในสถานที่
