PCB Depaneling อุปกรณ์ PCB Routing สําหรับอุตสาหกรรมอิเล็กทรอนิกส์รถยนต์
ข้อดีของ PCB Depaneling:
1. การใช้เครื่องสไลด์สองในสถานที่, ลดการตัดเวลารอ, เพิ่มกําลังการผลิต
2. หลีกเลี่ยง flap ฝีมือที่เกิดจากการแตกของหมึกและส่วนความเสียหายและปัญหาอื่น ๆ
3หลีกเลี่ยงการใช้เครื่องบดหรือพับ ที่เกิดจากความเครียดทางกล
4เหมาะสําหรับการตัดแผ่นเสร็จและเส้นตัด
5เหมาะสําหรับชิ้นเล็ก ๆ ของการตัดสุดท้าย, แผ่นฐานของโทรศัพท์มือถือ, PDA, การ์ดอินเตอร์เฟส PC และอื่น ๆ
รายการส่วน PCB Depaneling
| I. อุปกรณ์ Hardware | |
| SPINDLE | สปินด์ KAVO |
| CCD | กล้องอุตสาหกรรม Sony 520 |
| เลนส์ | คอมพิวเตอร์ EX2C |
| สกรู | TBI การนําเข้าของสกรูลูกบอลที่ถูกต้อง |
| คู่มือ | HIWIN การขยายขยาย รถไฟฟ้านําทางเส้นตรงที่นําเข้า |
| เครื่องยนต์ | ซีรี่ย์ JiaBao LCF |
| การ์ดควบคุม I/O | HFC PCI-9074 |
| การ์ดควบคุมคนขับ | HFC PCI-9074 |
| การ์ด I/O | PCI-9074-64 ชิ้น/-38 ชิ้น |
| การทําความสะอาดแบบสติก | STATIC-ST401A ซีรี่ย์ |
| คอมพิวเตอร์ | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
| อินเตอร์เฟซเครื่อง | AOC LCD17 "หนูโลจิเทค |
| 2.โปรแกรม | |
| ระบบควบคุม | Windows XP Professional (Service3,v.3244) |
| การทํางาน GUI | ภาษาอังกฤษ Windows 7 |
| โปรแกรมแก้ไข | สายใน |
| ระบบการมองเห็น | CCD AOTU ออฟเฟต |
| ระบบควบคุม | เอฟ 12.88 เวอร์ชั่น |
ปริมาตรการตัดแผ่น PCB
| โดยรวม | |
| ขนาด ((W*D*H) | 1170mm*1250mm*1150mm |
| น้ําหนัก | 450 กิโลกรัม |
| การเลื่อนความสูง | 60 ~ 110 มม. |
| เครื่องควบคุม | |
| ประเภทเครื่องยนต์ | ซีรี่ย์ JiaBao |
| ความซ้ําที่ตั้ง | 0.001 มิลลิเมตร |
| สถานที่ทํางาน | |
| การติดตั้ง PCB | มาตรฐาน, การเชี่ยวชาญ |
| การบรรจุ/ปลด PCB | คู่มือ |
| ขนาด PCB (สูงสุด) | 300*280 มิลลิเมตร |
| ความหนา PCB (สูงสุด) | 5 มม |
| การติดตั้ง | |
| การติดตั้งความแข็งแรง | ใช้เครื่องติดตั้งลูกค้า |
| การติดตั้งเครื่องติดตั้ง | เครื่องจักร |
| เครื่องยนต์สปินด์ | |
| พลัง | 150W |
| สปินด์ | 60000 รอบ/นาที |
| ป้องกัน | การเย็นด้วยตัวเอง/ลม |
| เปลี่ยนเครื่องตัด | การชํานาญ |
| ความสามารถในการนําทาง | |
| ความเร็วการตัด ((max.) | 80mm/s |
| ความเร็วในการขับรถ ((max.) | 2500mm/s |
| ความแม่นยําในการตัด | 0.01 มิลลิเมตร |
| ระบบสูญเสีย | |
| พลังงานระยะว่าง | 3.5KW AC 380V |
| วัคิวัม | พลัมป์ |
| บริการสาธารณะ | |
| พลัง | 2.0KW AC380V |
| การอํานวยอากาศ | 4-6KG/cm2 |
| โปรแกรม | |
| โปรแกรมแก้ไข | สายใน |
| การแก้ไขฟังก์ชัน | เส้นเส้น ลายวงศ์ ลายโค้ง |
| การเก็บโปรแกรม | HDD |
| ระบบการมองเห็น | สี SONE CCD |
| เครื่องตัดบดอฟเฟส | AUTO |
| การตั้งค่าระยะว่าง | AUTO |
| เครื่องตรวจสอบการปฏิบัติงาน | |
| ตัวชี้วัด | ตัวชี้วัด สภาพเครื่อง |
| การตรวจสอบเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ การใช้การทดสอบเวลา |
| ป้องกันเครื่องยนต์ | มีฟังก์ชันป้องกันความร้อนเกิน, อัตราการอ้วน, ความดันต่ํา |
| การตรวจสอบการบรรทุกมอเตอร์ | มีอัตราการอุดหนุน, เส้นปกติ, ป้องกันความดันต่ําฟังก์ชัน |
| เวลาใช้งานของเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ |
| สถิติข้อมูล | รูปแบบกระดานแยกแยก การนับแยก วิธีนับที่หลากหลาย |
| บันทึกความผิดพลาด | ซอฟต์แวร์อัตโนมัติบันทึกสัญญาณเตือนทั้งหมดความจําของเครื่องจักร |
| III ความแม่นยํา | |
| ความแม่นยําของแกน | 0.001 มิลลิเมตร |
| ความแม่นยําในการตัด | 0.1 มม. |
| IV. ความปลอดภัย | |
| ป้องกันพื้นที่ทํางาน | ด้วยการป้องกันที่ปิดไว้สี่อัน |
| เซ็นเซอร์ประตู | เครื่องตรวจจับสวิทช์ไมโครประตูความปลอดภัยด้านหน้าและด้านหลัง (ไม่จํากัด) |
| ปุ่มหยุดความต้องการ |

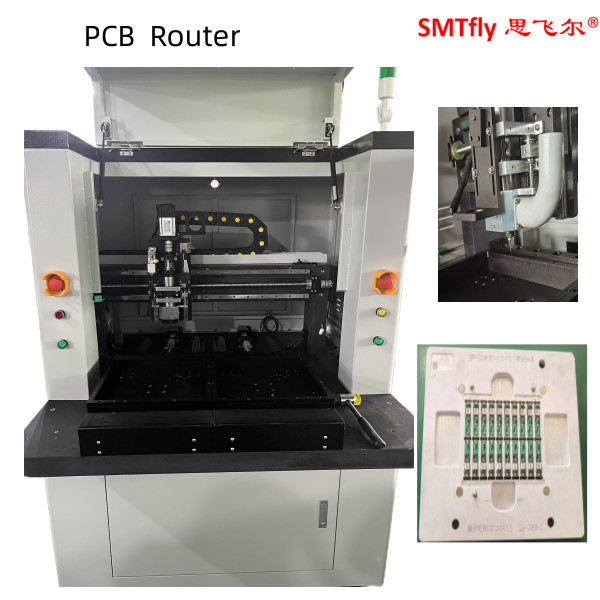

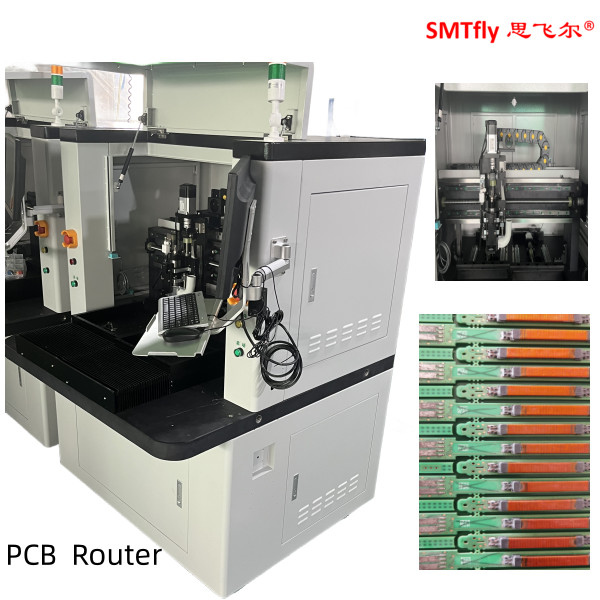

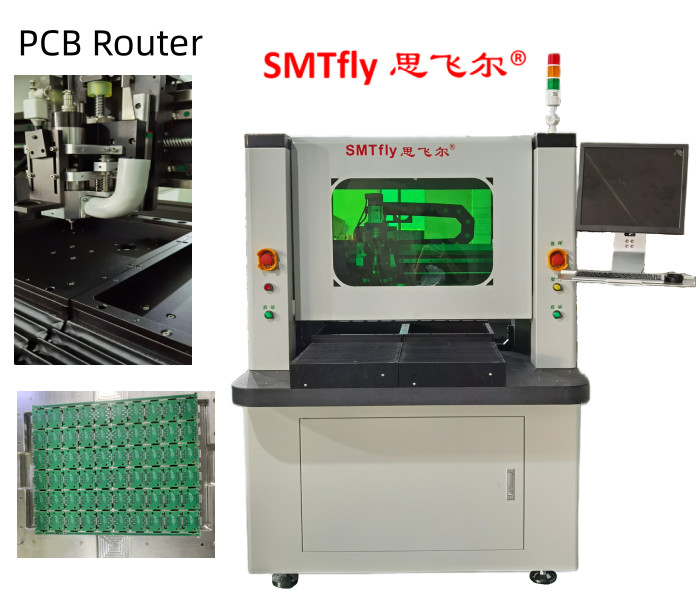

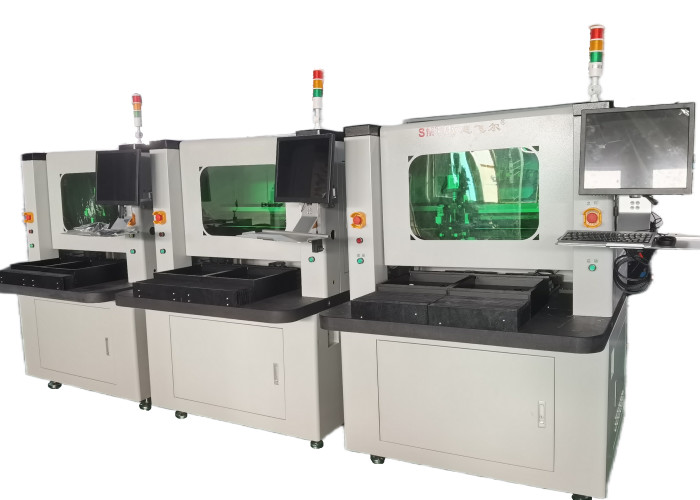

PCB Depaneling Spindle รูป:
