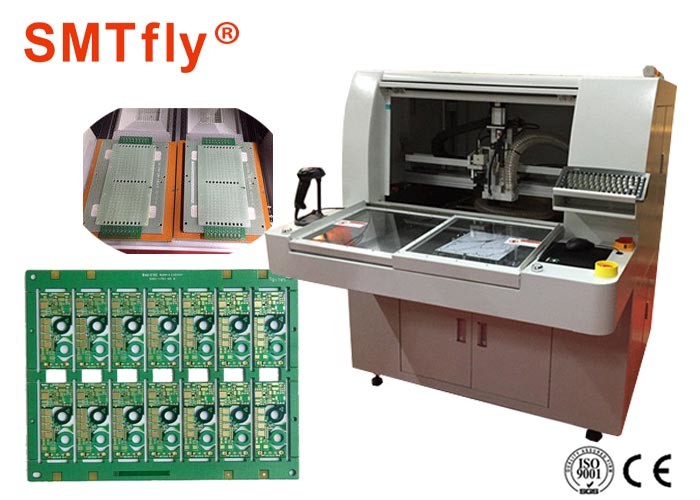

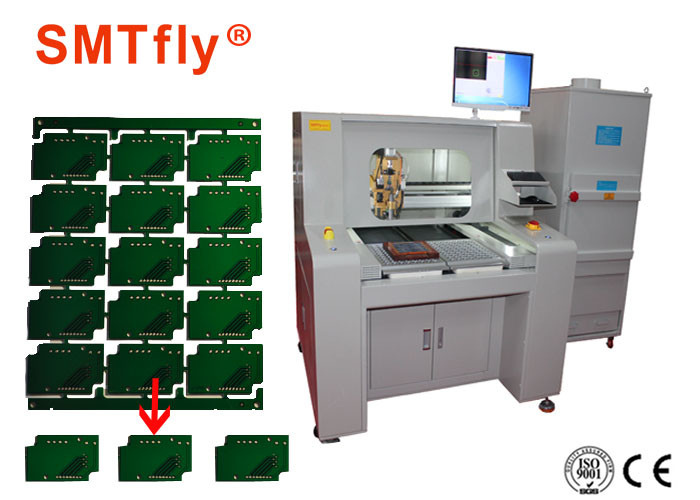

เครื่องเราเตอร์ PCB แบบอินไลน์ / PCB Depaneling Router พร้อม KAVO Spindle
1. เราเตอร์ PCB Depanelizer ส่วนรายการ
| I. ฮาร์ดแวร์ | |
| สปินเดิล | แกน KAVO |
| CCD | กล้องอุตสาหกรรม Sony 520 line |
| เลนส์ | คอมพิวเตอร์ EX2C |
| สกรู | นำเข้าบอลสกรูดินแม่นยำ TBI |
| แนะนำ | HIWIN ขยับขยายรางนำเชิงเส้นที่นำเข้า |
| เครื่องยนต์ | JiaBao LCF Series |
| การ์ดควบคุม I/O | HFC PCI-9074 |
| การ์ดควบคุมคนขับ | HFC PCI-9074 |
| การ์ด I/O | PCI-9074-64 ชิ้น/-38 ชิ้น |
| การล้างข้อมูลแบบคงที่ | STATIC-ST401A ซีรีส์ |
| คอมพิวเตอร์ | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| อินเทอร์เฟซเครื่อง | AOC LCD17", เมาส์โลจิเทค |
| 2.ซอฟต์แวร์ | |
| ระบบควบคุม | Windows XP Professional (Service3,v.3244) |
| การดำเนินงาน GUI | ภาษาอังกฤษ Windows XP |
| โปรแกรมแก้ไข | อินไลน์ |
| ระบบการมองเห็น | CCD AOTU ชดเชย |
| ระบบควบคุม | รุ่น F 1.2.88 |
2. เราเตอร์ PCB Depanelizer พารามิเตอร์
| โดยรวม | |
| ขนาด (กว้าง * ลึก * สูง) | 1370mm*1650mm*1450mm |
| น้ำหนัก | 650KG |
| ชดเชยความสูง | 60~110mm |
| ผู้ปลุกปั่น | |
| ประเภทมอเตอร์ | JiaBao ซีรีส์ |
| ความสามารถในการทำซ้ำตำแหน่ง | 0.001mm |
| พื้นที่ทำงานของแกน (สูงสุด) | 830mm*580mm*50mm |
| สถานีงาน | |
| การตรึง PCB | มาตรฐานความเชี่ยวชาญ |
| PCB กำลังโหลด / ขนถ่าย | คู่มือ |
| ขนาด PCB (สูงสุด) | 320*320mm |
| PCB หนา (สูงสุด) | 5mm |
| Fixturing | |
| การตรึงความแข็งแกร่ง | ใช้การติดตั้งไคลเอนต์ |
| ฟิกซ์เจอร์ ฟิกซ์ติ้ง | เครื่องจักร |
| มอเตอร์แกนหมุน | |
| พลัง | 150W |
| แกนหมุน | 60000 รอบต่อนาที / นาที |
| ปกป้อง | ระบายความร้อนด้วยตนเอง / ลม |
| เปลี่ยนเครื่องตัด | ความเชี่ยวชาญ |
| ความสามารถในการกำหนดเส้นทาง | |
| ความเร็วในการตัด (สูงสุด) | 80 มม./วินาที |
| ความเร็วในการขับขี่ (สูงสุด) | 2500 มม./วินาที |
| ความแม่นยำในการตัด | 0.01mm |
| ระบบสูญญากาศ | |
| พลังสูญญากาศ | 3.5KW AC 380V |
| เครื่องดูดฝุ่น | ลูกดิ่ง |
| สาธารณูปโภค | |
| พลัง | 2.0KW AC380V |
| การจ่ายอากาศ | 4-6KG/cm2 |
| การเขียนโปรแกรม | |
| โปรแกรมแก้ไข | อินไลน์ |
| แก้ไขฟังก์ชัน | เส้น โค้ง วงกลม U-curve |
| การจัดเก็บโปรแกรม | HDD |
| ระบบการมองเห็น | CCD สี SONE |
| ออฟเซ็ตหัวกัด | AUTO |
| การตั้งค่าสูญญากาศ | AUTO |
| จอภาพการทำงาน | |
| ตัวบ่งชี้ | ตัวบ่งชี้สถานะเครื่อง |
| ตรวจสอบเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ ใช้เวลาในการทดสอบ |
| ป้องกันมอเตอร์ | มีฟังก์ชั่นป้องกันความร้อนสูงเกินไป, โอเวอร์โหลด, แรงดันต่ำ |
| มอเตอร์โอเวอร์โหลดเช็ค | มีโอเวอร์โหลด, สายปกติ, ฟังก์ชั่นป้องกันแรงดันต่ำ |
| เวลาที่ใช้เครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ |
| สถิติข้อมูล | รูปแบบกระดานแบบแยกส่วน การนับแบบแยก วิธีการนับแบบต่างๆ |
| บันทึกข้อผิดพลาด | ซอฟต์แวร์บันทึกหน่วยความจำการเตือนทั้งหมดของเครื่องจักรโดยอัตโนมัติ |
| สาม.ความแม่นยำ | |
| ความแม่นยำของแกน | 0.001mm |
| ความแม่นยำในการตัด | 0.1mm |
| IV.ความปลอดภัย | |
| ปกป้องพื้นที่ทำงาน | มีสี่ปิดผนึกป้องกัน |
| เซ็นเซอร์ประตู | ไมโครสวิตช์เซ็นเซอร์ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม) |
| ปุ่มหยุดฉุกเฉิน |
3. เราเตอร์ PCB Depanelizer KAVO แกนหมุน
4. เราเตอร์ PCB Depanelizerเครื่องดูดฝุ่น
5. Singulation PCB ที่รวดเร็วและมีประสิทธิภาพ
เมื่อพิจารณาวิธีการมากมายสำหรับ PCB singulation นั้น เป็นเรื่องยากที่จะตัดสินใจว่าวิธีใดดีที่สุดที่ ChuangWei เราขอเสนอว่าเราเตอร์ PCB ของเราเป็นวิธีที่มีประสิทธิภาพและรวดเร็วที่สุดในการแยก PCBสำหรับการถอดแผงที่ปราศจากความเครียด เราใช้บิตเราเตอร์ซึ่งช่วยลดความเครียดบนส่วนประกอบ ดังนั้นจึงทำให้ส่วนประกอบไม่เสียหายและทำงานได้อย่างเชี่ยวชาญระบบการปรับบิตเร้าเตอร์จะเลื่อนระดับความลึกที่แตกต่างกันถึง 5 ระดับโดยอัตโนมัติ ซึ่งจะลดการเปลี่ยนบิตลงความเร็วในการตัดบิตเร้าท์เตอร์สูงสุด 50 มม. ต่อวินาที ในขณะที่ความเร็วในการเคลื่อนที่สูงสุด 800 มม. ต่อวินาทีเราเตอร์ PCB ของเรายังมีแกนหมุนความเร็วสูงซึ่งจะคงความแม่นยำไว้ในขณะที่เร่งกระบวนการให้เร็วขึ้นเฟรมจะต้องยึดด้วยบอลสกรูที่แม่นยำซึ่งใช้บนแกน X, Y, Z และรวดเร็วด้วยมอเตอร์สปินเดิลที่สร้างสปินสูงสุด 60,000 รอบต่อนาที
