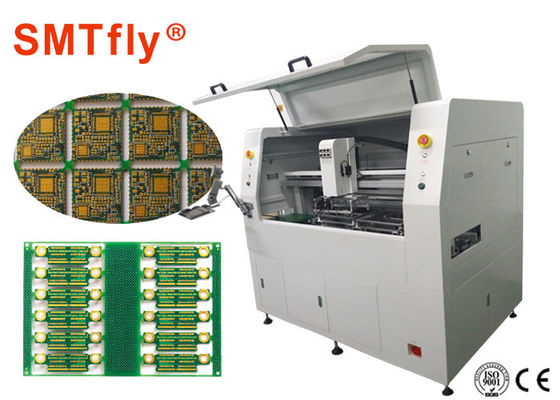

เครื่องกําหนดคะแนน PCB สําหรับการควบคุม 4 แกนที่มีขอบตัดเรียบ

เครื่องแยก PCB สองสไลด์สําหรับการแก้ไขการตัดผนังที่ดีที่สุดที่มีขอบตัดเรียบ

ลักษณะ:

1. เครื่องแยก PCB สองสไลด์

2ความเครียดต่ํา

3ดําเนินการอย่างรวดเร็ว

4. การบรรทุก / ถอนของมือ

5. การตัดความเร็วสูงโดยการควบคุม 4 แกน

6การสอนง่ายด้วยการประมวลภาพ

คําอธิบาย

เครื่องแลกเปลี่ยนสไลด์ 2 ด้าน

เครื่องแลกเปลี่ยนงานนี้ให้พื้นที่ทํางานในและออกพร้อมกัน เพื่อจํากัดเวลาว่าง ซึ่งในทางกลับกันจะบรรลุค่าผลิตสูงสุด

การทบทวนเส้นทาง

ผู้ใช้งานเพียงแค่ต้องตั้งจุดอ้างอิงสองจุด เพื่อซ้ําเส้นทางเดียวกันในการประหยัดเวลาการเขียนโปรแกรม

การแยก Bit Routing

ผู้ใช้อาจตั้งระยะทางที่กําหนดไว้ และให้บิตการ маршрутизировать shift-up หรือ -down เพื่อสร้างส่วนใหม่ของบิตการtouting เพื่อตัดบอร์ดเพื่อคูณอายุของบิตการ маршрутизировать

GUI ที่เป็นมิตร

มีระบบ Windows XP และการใช้งาน Graphical User Interface (GUI) ทําให้ผู้ใช้สามารถเรียนรู้และใช้โปรแกรมได้ง่าย

รายละเอียด

• การตั้งค่าเครื่องติดตั้ง: 2 สถานี
• พื้นที่ทํางาน: X: 320mm, Y: 320mm, Z: 60mm
• พื้นที่ตัด: Max: X: 320mm, Y: 320mm Min: X: 100mm, Y: 100mm Z: 15mm
• ความสูงขององค์ประกอบ PCB: ด้านบน: 15mm ด้านล่าง: 45mm ((มีเจกเฉพาะ)
• ความหนา PCB: 0.5 ถึง 3.0 มิลลิเมตร
• กว้าง Bit Router: 0.8 ~ 2.0 mm ((ตัวเลือก: มากกว่า 2.0 mm)
• ความแม่นยําของการตัด: ± 0.10 มม
• ความแม่นยําการตั้งตําแหน่ง: ± 0.01mm
• ความซ้ําของตําแหน่ง: ± 0.02mm
• จํานวนแกนที่ใช้: 7 แกน (X, YL, YR, Z, Carry, P/P, Conveyor)
• ความเร็วในการขับรถ (สูงสุด) : X, YL, YR: 1000mm/s, Z: 750mm/s
• ความเร็วการตัด (สูงสุด) : X, Y, Z: 100mm/sec (มันตามรายละเอียดของ Bit สําหรับการตั้งค่าความเร็วที่ดีที่สุด)
• เครื่องยนต์สปินด์: เครื่องยนต์ความถี่แปรเปลี่ยนความเร็วสูง 150W (สูงสุด50,000rpm)
• เปลี่ยนบิต: คู่มือ
• ความสามารถในการตัด: สาย, วงกลม, U-โค้ง, Arc, L-โค้ง
• มอเตอร์ของแกน: 7 แกน (มอเตอร์ AC 150W)
• จํานวนบิต Shift: สูงสุด 2
• การวางแผนเส้นทาง: การใส่พิกัดโดยตรงหรือการนําทางด้วยมือด้วยกล้อง CCD × 10
• เครื่องตรวจจับพื้นที่ความปลอดภัย: n/a
• การตรวจพบการแตกของบิต: มาตรฐาน
• การเก็บโปรแกรม: HDD
• การสํารองโปรแกรม: USB
• ระบบปฏิบัติการ: Windows 7
• อินเตอร์เฟซมนุษย์-เครื่องจักร: มอนิเตอร์อุตสาหกรรมจอสัมผัส + คีย์บอร์ด + Maus
• การปรับคอนเวียร์: ปรับมือ Max: Y: 350mm Min: Y: 100mm
• ความจุของคอนเวียร์: สูงสุด: 2 กิโลกรัม
• การบรรจุ / ถอน PCB: อัตโนมัติ
• พลังงานไฟฟ้า: 3 ขั้น AC220V±3% 50Hz/ 60Hz, 3.5 kw
• อากาศ: 0.5Mpa
• ขนาด: (W) 2002mm x (D) 1279mm x (H) 1716mm + 578mm สัญญาณหอคอย
• น้ําหนัก: ประมาณ 500 kg
