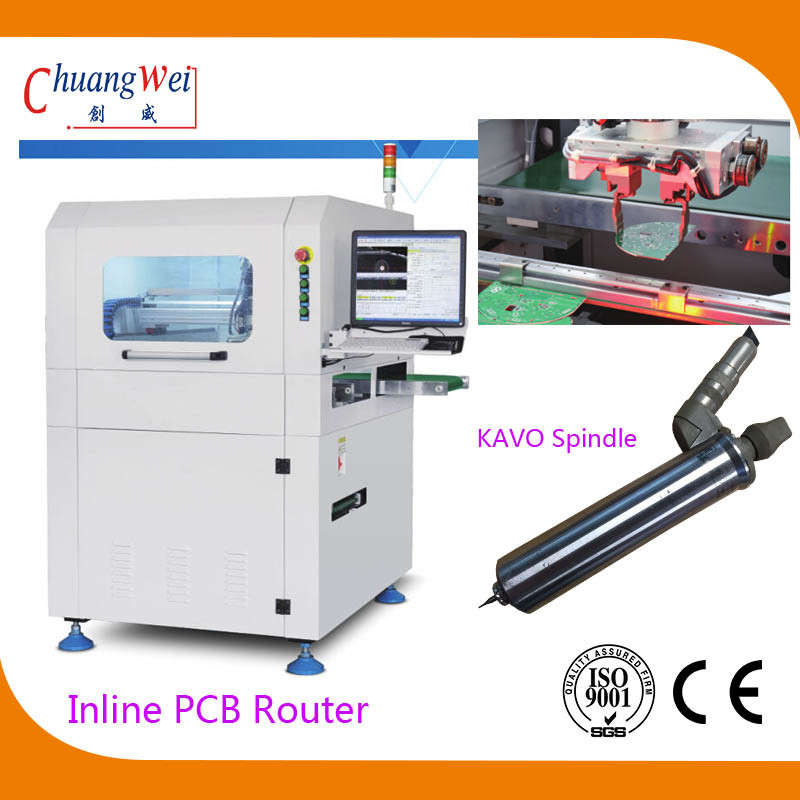

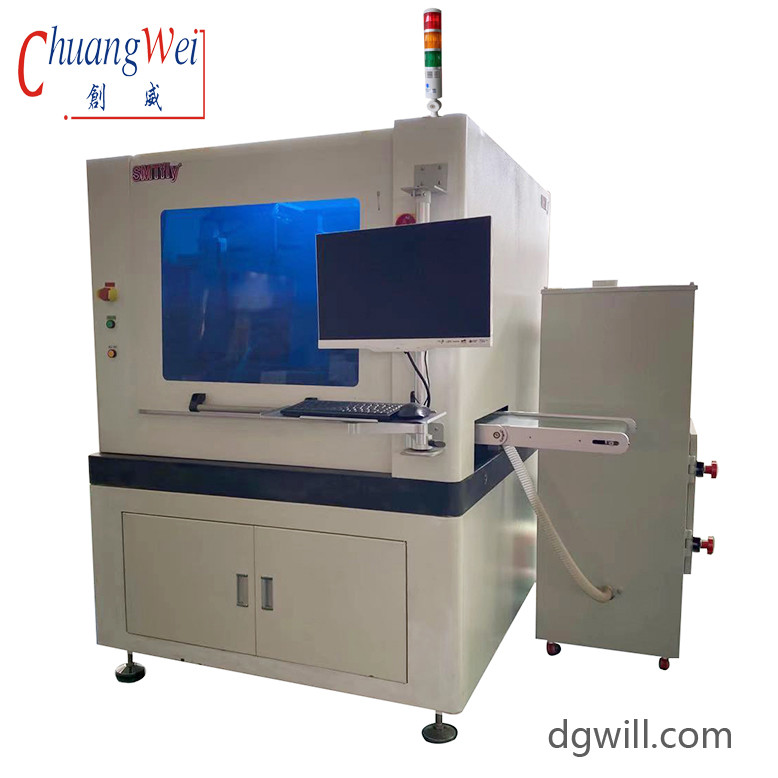

เครื่องกํากับการตัดแผ่น PCB ในเส้นตรงความแม่นยําสูงด้วย KAVO Spindle 60000RPM, CW-F03
PCB ออนไลน์ที่ใช้เป็นพิเศษในการตัดส่วนประกอบของ PCBA (แผ่น) เป็นชิ้นส่วนที่แยกแยก โดยมีโครงสร้างติดรถไฟโดยไม่ต้องตัดเจก สามารถนําไปผลิตได้ทันทีพร้อมระบบติดตามสแตตติก ESD, การตัดความเครียดการตอบสนอง, และการเปลี่ยนเครื่องมืออัตโนมัติ, มันสามารถบรรลุความเร็วสูงสุดของ 60000 รอบ.ระบบควบคุมที่พัฒนาขึ้นบนพื้นฐานของระบบ RM ของเราสามารถรับประกันการโปรแกรมที่รวดเร็วและแม่นยําของลูกค้า.
ลักษณะ:
1. การเปลี่ยนเครื่องมืออัตโนมัติ
2การติดตาม ESD
3.การตัด Feedback ของตัวเอง
4.ระบบการผลิตอัตโนมัติ
5.ความเชื่อมโยงระหว่างหน้าที่สถิติของ Spc และการบริหารลูกค้าระบบ-ERP
6.สามารถติดตั้งกันระเบิดได้ฟังก์ชันของเครื่องดูดฝุ่น
ระบบการตัดความน่าเชื่อถือสูง
เยอรมนี KAVO แกนหลักความเร็วสูงที่มีความเร็วสูงสุด 60000 รอบ, พร้อมกับการติดตามความกระชับกําลังสแตตติก ESD และฟังก์ชันการตัดความเครียดการตอบสนองและการเปลี่ยนเครื่องมืออัตโนมัติ
รายละเอียด
| รุ่น | CW-F03 |
| ขนาดเครื่อง | 1000*1200*1533 มม. |
| น้ําหนัก | ประมาณ 1900kgs |
| ขนาด PCB มากที่สุด | 350*350 มม. |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร |
| ความสูงของเครื่องส่ง | 900±50 มม |
| ทิศทางการส่ง | ซ้าย -> ขวา |
| ความเร็วในการส่ง | 1500mm/s ((max) / ปรับได้ |
| ประเภทจานอาหาร | รถไฟทางนําการขนส่งแบบส่วน |
| การปรับความกว้างของรั้ว | อัตโนมัติ |
| สัญญาณสื่อสารของคอมพิวเตอร์ชั้นบนและชั้นล่าง | SMEMA |
| การตั้งตําแหน่ง PCB | เครื่องกั้นรถเข็นนําทางด้านบนและด้านล่าง |
| ระบบเก็บ | ระบบปักหมุน 360 °; 2 กลุ่มของช่องดูดระบายว่างมากที่สุด, 4 กลุ่มของ ESD หน่วยขนส่งเข็มขัด / แพนล็อตส่งต่อ |
| การตัด spindle / ความเร็ว | เยอรมนี KAVO 60,000 รอบ/นาที |
| ประเภทการเย็น | การบดอากาศ |
| การติดตาม ESD | ใช่ |
| การเปลี่ยนเครื่องมืออัตโนมัติ | ใช่ |
| การลดความเครียด | ใช่ |
| ตรวจสอบใบตัด | ใช่ |
| ความเร็วในการตัด | 1-200mm/s |
| ความแม่นยําในการตัด | ± 0.5 มิลลิเมตร |
| ความแม่นยําการตั้งตําแหน่งซ้ํา | ± 0.01 มม. |
| ความเร็วการเคลื่อนไหวที่ประสาน | 1000 มม/วินาที |
| ประเภทแผ่นออก | อุปกรณ์ขนส่งเข็มขัด ESD/หน่วยส่งแผ่นชุด |
| ประเภทการเก็บขยะ | ออกจากเส้นทาง |
| การวางโปรแกรมขั้นตอน | GERBER การนําเข้า/การแก้ไขโปรแกรมการวาดภาพผ่านระบบภาพ |
| การอํานวยอากาศ | 5-8kg/cm2 |
| พลังงานไฟฟ้า | AC380V±5%, 50/60Hz, 3KW |
ระบบ Super Vision
ระบบมองเห็นเครื่องจักรที่แม่นยํา ซึ่งประกอบด้วยกล้องอุตสาหกรรมจินตนาการเยอรมัน โมริเท็กซ์ เลนส์และแหล่งแสงระดับการวัด
รองรับฟังก์ชันทั้งหมดของการปรับขนาดเครื่อง, การชําระค่าตอบแทนและการตั้งตําแหน่ง โดยมีความมั่นคงสูงและความสามารถต่อต้านการรบกวน
ระบบจับ PCB ความน่าเชื่อถือสูง
เป็นทางออกที่สมบูรณ์แบบโดยไม่ต้องตัดเจก; ขนาดของ PCB clamping วงกว้าง 2 มิลลิเมตร, อุปกรณ์รับสามารถทําความจําหน่าย / อัพโหลดแบบเรีพีด, มีความมั่นคงสูงและราคาต่ํา.
ระบบส่งต่อแผ่น ESD ATPD
ทางแก้ไขการส่งต่อแผ่น 1: PCB ตัดจะส่งโดยระบบ clamping ไปยังสายส่งสายเข็มขัด, และจากนั้นส่งโดยสายส่ง ESD ผ่านเครื่องในสายการประกอบ,หรือจะรับและบรรทุกในกรอบสินค้าโดยวิธีการแก้ไข manipulator ที่กําหนดเอง.
การแก้ไขการขัดแย้งแผ่น 2: ใช้หน่วยขัดแย้งแผ่นชุด ARM-1 พังสายส่งสายพัดจากเครื่อง, ใส่หน่วยขัดแย้งแผ่นจากด้านหลังของเครื่องและชุดโดยตรงในกล่อง blister ใน ARM-1 ผ่านระบบ clampingการแก้ไขมีลักษณะโดยความเรียบง่ายและสะดวก
