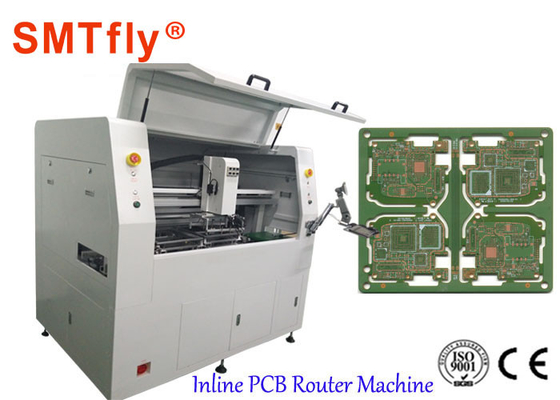

เครื่องกำหนดเส้นทางการเจาะ PCB ต้นแบบพร้อมตัวเก็บฝุ่นแกนหมุนความเร็วสูง PCB Depanel
คำอธิบาย
วิธีแก้ปัญหาสำหรับการลอกแผ่นออกโดยปราศจากความเครียด
ระบบดูดฝุ่นประสิทธิภาพสูงแบบฟิกซ์เจอร์
การแยกชิ้นส่วนที่สะอาดและแม่นยำสำหรับ PCBs ที่มีประชากรหนาแน่น
ซอฟต์แวร์ประมวลผลภาพขั้นสูงให้การทำงานแบบชี้แล้วคลิกสำหรับการเขียนโปรแกรมเส้นทางเราเตอร์
การชดเชยการจัดตำแหน่งอัตโนมัติด้วยกล้อง CCD
ใช้งานง่าย
ยืดอายุบิตด้วยการปรับความลึกบิตของเราเตอร์อัตโนมัติ
ปรับปรุงเวลาชั้นเชิง
ต้องการการบำรุงรักษาต่ำ
ราคาสมเหตุสมผล
หุ่นยนต์เชิงเส้นตรงที่ไม่ต้องสอบเทียบ
ซอฟต์แวร์
|
ระบบควบคุม |
Windows XP Professional (Service3,v.3244) |
|
การดำเนินงาน GUI |
Windows XP ภาษาจีน |
|
โปรแกรมแก้ไข |
อินไลน์ |
|
ระบบการมองเห็น |
CCD AOTU ชดเชย |
|
ระบบควบคุม |
เวอร์ชัน F 1.0.2 |
ฮาร์ดแวร์
|
CCD |
กล้องอุตสาหกรรม Sony 520 line |
|
เลนส์ |
คอมพิวเตอร์ EX2C |
|
สกรู |
นำเข้าบอลสกรูดินแม่นยำ TBI |
|
แนะนำ |
HIWIN ขยับขยายรางนำเชิงเส้นที่นำเข้า |
|
เครื่องยนต์ |
JiaBao LCF Series |
|
การ์ดควบคุม I/O |
HFC PCI-9074 |
|
การ์ดควบคุมคนขับ |
HFC PCI-9074 |
|
การ์ด I/O |
PCI-9074-64 ชิ้น/-38 ชิ้น |
|
การล้างข้อมูลแบบคงที่ |
STATIC-ST401A ซีรีส์ |
|
คอมพิวเตอร์ |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G |
|
ส่วนต่อประสานเครื่อง |
AOC LCD17", เมาส์โลจิเทค |
พารามิเตอร์ประสิทธิภาพ
|
โดยรวม |
|
|
ขนาด (กว้าง * ลึก * สูง) |
1220mm*1450mm*1420mm |
|
น้ำหนัก |
550KG |
|
ชดเชยความสูง |
60~110mm |
|
ผู้ปลุกปั่น |
|
|
ประเภทมอเตอร์ |
JiaBao ซีรีส์ |
|
ความสามารถในการทำซ้ำตำแหน่ง |
0.001mm |
|
พื้นที่ทำงานของแกน (สูงสุด) |
680mm*360mm*50mm |
|
สถานีงาน |
|
|
สถานีงาน |
มาตรฐานความเชี่ยวชาญ |
|
PCB กำลังโหลด / ขนถ่าย |
คู่มือ |
|
ขนาด PCB (สูงสุด) |
322mm*322mm |
|
PCB หนา (สูงสุด) |
5mm |
|
Fixturing |
|
|
การติดตั้งความแข็งแกร่ง |
มาตรฐาน |
|
ฟิกซ์เจอร์ ฟิกซ์ติ้ง |
เครื่องจักร |
|
มอเตอร์แกนหมุน |
|
|
พลัง |
400W |
|
แกนหมุน |
50000 รอบต่อนาที / นาที |
|
ปกป้อง |
ระบายความร้อนด้วยตนเอง / ลม |
|
เปลี่ยนเครื่องตัด |
ความเชี่ยวชาญ |
|
ความสามารถในการกำหนดเส้นทาง |
|
|
ความเร็วในการตัด (สูงสุด) |
100 มม. / วินาที |
|
ความเร็วในการขับขี่ (สูงสุด) |
3000mm/วินาที |
|
ความแม่นยำในการตัด |
0.01mm |
|
ระบบสูญญากาศ |
|
|
พลังสูญญากาศ |
2.2KW AC 380V |
|
ลูกดิ่งสูญญากาศ |
|
|
สาธารณูปโภค |
|
|
พลัง |
2.2KW AC380V |
|
การจ่ายอากาศ |
2~5KG/cm2 |
การแยกส่วนด้วยเราเตอร์ PCB
ประโยชน์ของ PCB Depaneling
ไม่มีวิธีใดที่จะดีไปกว่าการถอดแผงวงจรพิมพ์มากกว่าการใช้ Sayaka PCB Routerตัวแยก PCB นี้เป็นคำตอบสำหรับการแยก PCB ที่ไม่ยุ่งยากผ่านการใช้บิตเราเตอร์ที่ช่วยลดความเครียดในส่วนประกอบสปินเดิลความเร็วสูงที่รวมอยู่ในเครื่องช่วยเพิ่มความเร็วในการตัดและรักษาความเที่ยงตรง ในขณะที่ยังช่วยให้ออกแบบแผงที่ยืดหยุ่นได้ด้วยรูปแบบการตัดที่หลากหลายตัวแยก PCB ของเราจะลดการเปลี่ยนบิตด้วยระบบการปรับความลึกบิตของเราเตอร์ ซึ่งจะเลื่อนระดับความลึกสูงสุด 5 โดยอัตโนมัติความเร็วในการตัดสูงสุดของบิตเราเตอร์ PCB คือ 50 มม. ต่อวินาที ในขณะที่ความเร็วในการเดินทางสูงสุด 800 มม. ต่อวินาทีด้วยระบบดูดฝุ่นแบบฟิกซ์เจอร์ในตัว ระบบจะต้องสะอาดและมีประสิทธิภาพอย่างแน่นอนซึ่งจะป้องกันการบิดเบี้ยว และใช้ประโยชน์จากความแรงของสุญญากาศอย่างเต็มที่เพื่อการเก็บฝุ่นอย่างมีประสิทธิภาพสูงสุด
ใช้งานง่าย
ใช้งานง่าย ซอฟต์แวร์ประมวลผลภาพของเราเตอร์ PCB ทำให้ง่ายต่อการตั้งโปรแกรมเส้นทางการตัดด้วยเทคโนโลยีชี้แล้วคลิก ในขณะที่ยังชดเชยการจัดตำแหน่งด้วยกล้อง CCD โดยอัตโนมัติด้วยการสัมผัสที่ง่ายของปุ่มภายนอก การแยกแผง PCB แบบปุ่มสามารถเริ่มต้นได้ทันทีเพื่อการใช้งานที่ง่ายดาย และด้วยโหมดการตั้งโปรแกรมล่วงหน้าที่ใช้งานง่าย การทำงานของเครื่องจักรจึงไม่จำเป็นอีกต่อไปตัวถอด PCB นั้นยังมีการบำรุงรักษาต่ำมาก เนื่องจากเครื่องได้รับการออกแบบมาเพื่อให้เข้าถึงและซ่อมแซมได้ง่ายโครงสร้างเฟรมและมอเตอร์สปินเดิลทำงานบนแกน X, Y และ Z ในขณะที่แบริ่งเซรามิกถูกรวมเข้าด้วยกันเพื่อให้หมุนได้ 60,000 รอบต่อนาที
คุ้มค่า
ด้วยประโยชน์ที่หลากหลายจากระบบการแยกส่วนของเรา และความสะดวกในการใช้งานเครื่องจักร ราคานี้จึงเป็นประโยชน์อย่างปฏิเสธไม่ได้ไม่เพียงแต่การดูแลความต้องการการแยกส่วนอย่างมีประสิทธิภาพและความเรียบง่าย แต่ต้นทุนที่ต่ำจะช่วยประหยัดเงินและเวลา
