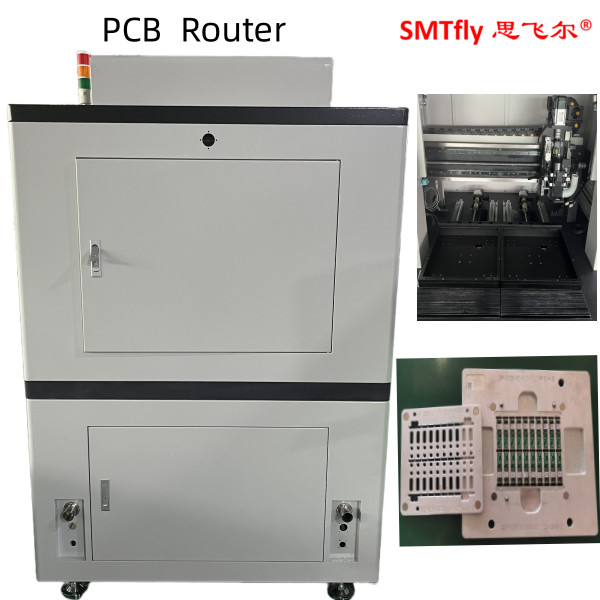

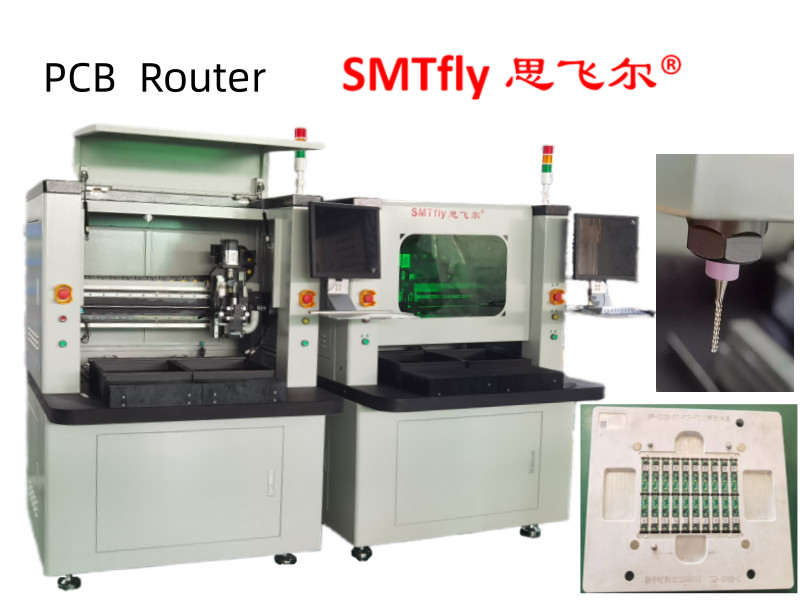

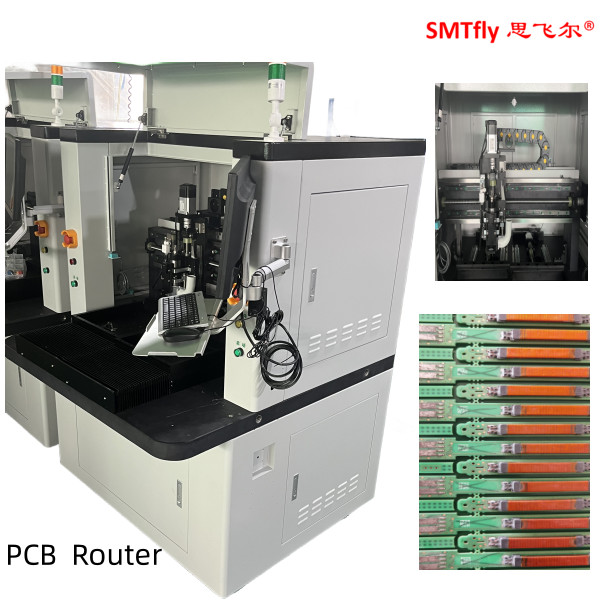

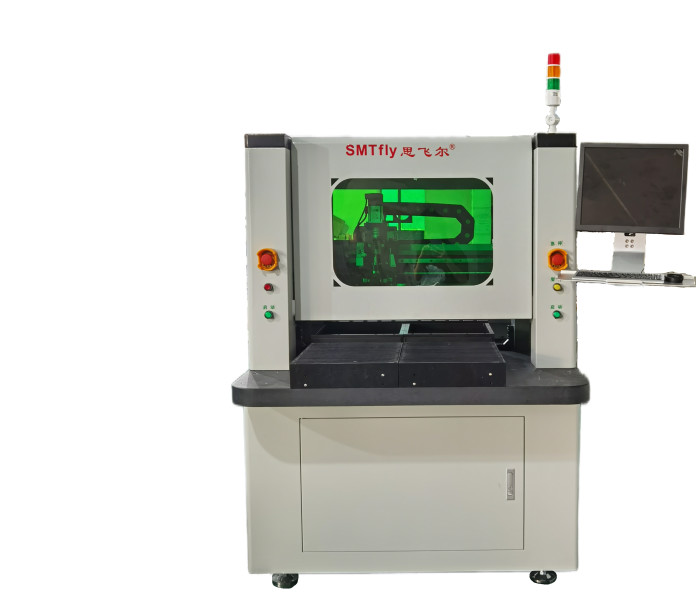

โปรแกรมอุปกรณ์ PCB Router ความแม่นยําสูง ด้วยราคาที่เหมาะสม
1รายการชิ้นส่วนเครื่องจักร
|
I. อุปกรณ์ Hardware |
|
|
SPINDLE |
โมรนิ่งสตาร์ สปินด์และอินเวอร์เตอร์ |
|
CCD |
กล้องอุตสาหกรรม Sony 520 |
|
เลนส์ |
คอมพิวเตอร์ EX2C |
|
สกรู |
TBI การนําเข้าของสกรูลูกบอลที่ถูกต้อง |
|
คู่มือ |
HIWIN การขยายขยาย รถไฟฟ้านําทางเส้นตรงที่นําเข้า |
|
เครื่องยนต์ |
ซีรี่ย์ JiaBao LCF |
|
การ์ดควบคุม I/O |
HFC PCI-9074 |
|
การ์ดควบคุมคนขับ |
HFC PCI-9074 |
|
การ์ด I/O |
PCI-9074-64 ชิ้น/-38 ชิ้น |
|
การทําความสะอาดแบบสติก |
STATIC-ST401A ซีรี่ย์ |
|
คอมพิวเตอร์ |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
|
อินเตอร์เฟซเครื่อง |
AOC LCD17 "หนูโลจิเทค |
|
2.โปรแกรม |
|
|
ระบบควบคุม |
Windows XP Professional (Service3,v.3244) |
|
การทํางาน GUI |
Windows XP ภาษาจีน |
|
โปรแกรมแก้ไข |
สายใน |
|
ระบบการมองเห็น |
CCD AOTU ออฟเฟต |
|
ระบบควบคุม |
เอฟ 10.2 เวอร์ชั่น |
2ปริมาตรการทํางาน
|
โดยรวม |
|
|
ขนาด ((W*D*H) |
1220mm*1450mm*1420mm |
|
น้ําหนัก |
550 กิโลกรัม |
|
การเลื่อนความสูง |
60 ~ 110 มม. |
|
เครื่องควบคุม |
|
|
ประเภทเครื่องยนต์ |
ซีรี่ย์ JiaBao |
|
ความซ้ําที่ตั้ง |
0.001 มิลลิเมตร |
|
พื้นที่ทํางานแกน ((max) |
680mm*360mm*50mm |
|
สถานที่ทํางาน |
|
|
การติดตั้ง PCB |
มาตรฐาน, การเชี่ยวชาญ |
|
การบรรจุ/ปลด PCB |
คู่มือ |
|
ขนาด PCB (สูงสุด) |
322mm*322mm |
|
ความหนา PCB (สูงสุด) |
5 มม |
|
การติดตั้ง |
|
|
การติดตั้งความแข็งแรง |
มาตรฐาน |
|
การติดตั้งเครื่องติดตั้ง |
เครื่องจักร |
|
เครื่องยนต์สปินด์ |
|
|
พลัง |
400W |
|
สปินด์ |
50000 รอบ/นาที |
|
ป้องกัน |
การเย็นด้วยตัวเอง/ลม |
|
เปลี่ยนเครื่องตัด |
การชํานาญ |
|
ความสามารถในการนําทาง |
|
|
ความเร็วการตัด ((max.) |
ความเร็ว 100mm/s |
|
ความเร็วในการขับรถ ((max.) |
3000 มม/วินาที |
|
ความแม่นยําในการตัด |
0.01 มิลลิเมตร |
|
ระบบสูญเสีย |
|
|
พลังงานระยะว่าง |
2.2KW AC 380V |
|
วัคิวัม |
พลัมป์ |
|
บริการสาธารณะ |
|
|
พลัง |
2.2KW AC380V |
|
การอํานวยอากาศ |
2 ~ 5 กิโลกรัม/ซม.2 |
|
โปรแกรม |
|
|
โปรแกรมแก้ไข |
สายใน |
|
การแก้ไขฟังก์ชัน |
เส้นเส้น ลายวงศ์ ลายโค้ง |
|
การเก็บโปรแกรม |
HDD |
|
ระบบการมองเห็น |
สี SONE CCD |
|
เครื่องตัดบดอฟเฟส |
AUTO |
|
การตั้งค่าระยะว่าง |
AUTO |
|
เครื่องตรวจสอบการปฏิบัติงาน |
|
|
ตัวชี้วัด |
ตัวชี้วัด สภาพเครื่อง |
|
การตรวจสอบเครื่องมือ |
อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ การใช้การทดสอบเวลา |
|
ป้องกันเครื่องยนต์ |
มีฟังก์ชันป้องกันความร้อนเกิน, อัตราการอ้วน, ความดันต่ํา |
|
การตรวจสอบการบรรทุกมอเตอร์ |
มีอัตราการอุดหนุน, เส้นปกติ, ป้องกันความดันต่ําฟังก์ชัน |
|
เวลาใช้งานของเครื่องมือ |
อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ |
|
สถิติข้อมูล |
รูปแบบกระดานแยกแยก การนับแยก วิธีนับที่หลากหลาย |
|
บันทึกความผิดพลาด |
ซอฟต์แวร์อัตโนมัติบันทึกสัญญาณเตือนทั้งหมดความจําของเครื่องจักร |
|
III ความแม่นยํา |
|
|
ความแม่นยําของแกน |
0.001 มิลลิเมตร |
|
ความแม่นยําในการตัด |
0.1 มม. |
|
IV. ความปลอดภัย |
|
|
ป้องกันพื้นที่ทํางาน |
ด้วยการป้องกันที่ปิดไว้สี่อัน |
|
เซ็นเซอร์ประตู |
เครื่องตรวจจับสวิทช์ไมโครประตูความปลอดภัยด้านหน้าและด้านหลัง (ไม่จํากัด) |
|
ปุ่มหยุดความต้องการ |
|
3คําอธิบายหน้าที่
1) X10 zoom-in image ทําให้การเขียนโปรแกรมง่ายขึ้นและเพิ่มความแม่นยําของการตั้งจุด
2) โต๊ะเลื่อน 2 ตัว ให้การเคลื่อนไหวในและออกพร้อมกัน เพื่อลดเวลาในการจับเพื่อผลิตที่ดีขึ้น
3) AUTO MARK offset system.CCD image สามารถตรวจสอบและจําลองเส้นทางหรือเส้นทางเพื่อลดความผิดพลาดที่ไม่จําเป็นก่อนการตัด
4) Bit Routng ยกและสลับไปยังจุดที่วางโปรแกรมต่อไปโดยอัตโนมัติแล้วตัดเพื่อขยายอายุการใช้งานของ bit Routing
5) การออกแบบประตูความปลอดภัยในอุตสาหกรรม
6) ภาพ CCD สามารถตรวจสอบและจําลองเส้นทางหรือเส้นทางเพื่อลดความผิดพลาดที่ไม่จําเป็นก่อนการตัด
