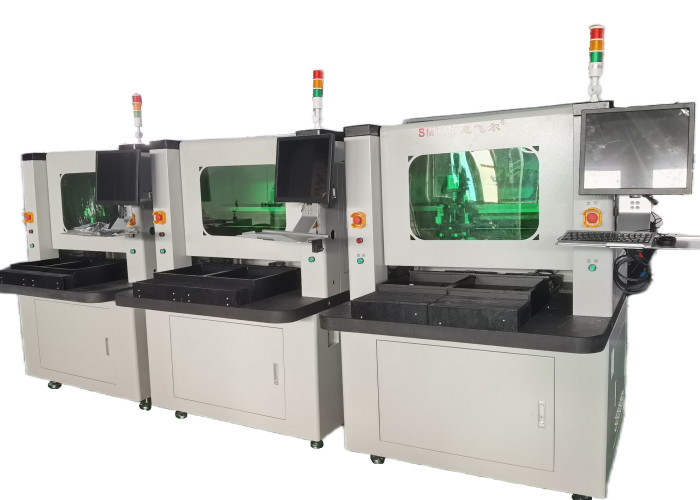

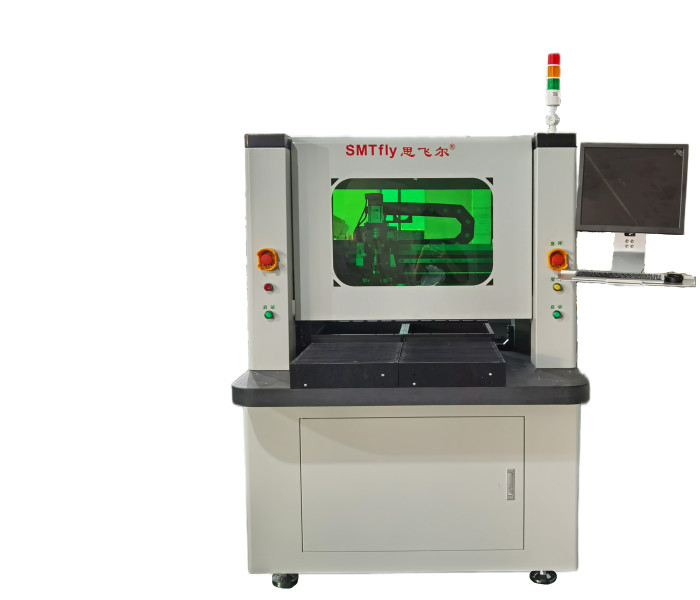

เครื่อง PCB Router ที่มีประสิทธิภาพสูง อุปกรณ์ตรวจจับอัตโนมัติ ลักษณะ:
1. โต๊ะทํางานแฝดเป็นการตัดสลับกัน, มันเป็นไปได้การบรรทุกและการยก PCB การทํางานระหว่างการตัดโต๊ะอีก.
2ผลการตัดพิเศษที่ความเครียดต่ํา, ความแม่นยําสูง, คุณภาพสูง
3. โปรแกรมที่แตกต่างกัน
4. ใช้งานง่าย ปรับปรุงการแสดงผลอย่างมากโดยการใช้งานแผ่นสัมผัส
5. ลดค่าใช้จ่ายในการทํางานด้วยฟังก์ชัน Z axis height multi-stage-auto-changeover โดย router bit life ((count cutting sheet or distance) การจัดการ
6. มันสอดคล้องกับ PCB ขนาดใหญ่ ((550mmx450mm โดยการเปลี่ยนแปลงสําหรับฐานหลักใหญ่)
7. ป้องกันการล้มเหลวของผลิตภัณฑ์โดยการตรวจพบของรูเตอร์ บิตตกและแตก
8. สร้างโปรแกรมการตัดได้ง่าย แม้จะไม่มีข้อมูล PCB CAD ด้วยการใช้ TEACHING CAMERA ((ตัวเลือก)
เครื่องตรวจจับเครื่องมืออัตโนมัติ PCB Router ที่มีประสิทธิภาพสูง ชีวิตเครื่องแยก PCB รายละเอียด
| I. อุปกรณ์ Hardware | |
| SPINDLE | สปินด์ KAVO ((รุ่น:4025) |
| CCD | กล้องอุตสาหกรรม Sony 520 |
| เลนส์ | คอมพิวเตอร์ EX2C |
| สกรู | TBI การนําเข้าของสกรูลูกบอลที่ถูกต้อง |
| คู่มือ | HIWIN การขยายขยาย รถไฟฟ้านําทางเส้นตรงที่นําเข้า |
| เครื่องยนต์ | ซีรี่ย์ JiaBao LCF |
| การ์ดควบคุม I/O | HFC PCI-9074 |
| การ์ดควบคุมคนขับ | HFC PCI-9074 |
| การ์ด I/O | PCI-9074-64 ชิ้น/-38 ชิ้น |
| การทําความสะอาดแบบสติก | STATIC-ST401A ซีรี่ย์ |
| คอมพิวเตอร์ | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
| อินเตอร์เฟซเครื่อง | AOC LCD17 "หนูโลจิเทค |
| 2.โปรแกรม | |
| ระบบควบคุม | Windows XP Professional (Service3,v.3244) |
| การทํางาน GUI | ภาษาอังกฤษ Windows XP |
| โปรแกรมแก้ไข | สายใน |
| ระบบการมองเห็น | CCD AOTU ออฟเฟต |
| ระบบควบคุม | เอฟ 12.88 เวอร์ชั่น |
| โดยรวม | |
| ขนาด ((W*D*H) | 1280mm*1450mm*1480mm |
| น้ําหนัก | 750 กิโลกรัม |
| การเลื่อนความสูง | 60 ~ 110 มม. |
| เครื่องควบคุม | |
| ประเภทเครื่องยนต์ | ซีรี่ย์ JiaBao |
| ความซ้ําที่ตั้ง | 0.001 มิลลิเมตร |
| พื้นที่ทํางานแกน ((max) | 890mm*560mm*50mm |
| สถานที่ทํางาน | |
| การติดตั้ง PCB | มาตรฐาน, การเชี่ยวชาญ |
| การบรรจุ/ปลด PCB | คู่มือ |
| ขนาด PCB (สูงสุด) | 450 * 350 มม. |
| ความหนา PCB (สูงสุด) | 5 มม |
| การติดตั้ง | |
| การติดตั้งความแข็งแรง | เครื่องติดตั้งที่กําหนดเอง |
| การติดตั้งเครื่องติดตั้ง | เครื่องจักร |
| เครื่องยนต์สปินด์ | |
| พลัง | 150W |
| สปินด์ | 60000 รอบ/นาที |
| ป้องกัน | การเย็นด้วยตัวเอง/ลม |
| เปลี่ยนเครื่องตัด | การชํานาญ |
| ความสามารถในการนําทาง | |
| ความเร็วการตัด ((max.) | 80mm/s |
| ความเร็วในการขับรถ ((max.) | 2500mm/s |
| ความแม่นยําในการตัด | 0.01 มิลลิเมตร |
| ระบบสูญเสีย | |
| พลังงานระยะว่าง | 3.5KW AC 380V |
| วัคิวัม | พลัมป์ |
| บริการสาธารณะ | |
| พลัง | 2.0KW AC380V |
| การอํานวยอากาศ | 4-6KG/cm2 |
| โปรแกรม | |
| โปรแกรมแก้ไข | สายใน |
| การแก้ไขฟังก์ชัน | เส้นเส้น ลายวงศ์ ลายโค้ง |
| การเก็บโปรแกรม | HDD |
| ระบบการมองเห็น | สี SONE CCD |
| เครื่องตัดบดอฟเฟส | AUTO |
| การตั้งค่าระยะว่าง | AUTO |
| เครื่องตรวจสอบการปฏิบัติงาน | |
| ตัวชี้วัด | ตัวชี้วัด สภาพเครื่อง |
| การตรวจสอบเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ การใช้การทดสอบเวลา |
| ป้องกันเครื่องยนต์ | มีฟังก์ชันป้องกันความร้อนเกิน, ความอ้วนเกิน, ความแรงต่ํา |
| การตรวจสอบการบรรทุกมอเตอร์ | มีอัตราการอุดหนุน, เส้นปกติ, ป้องกันความดันต่ําฟังก์ชัน |
| เวลาใช้งานของเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ |
| สถิติข้อมูล | รูปแบบกระดานแยกแยก การนับแยก วิธีนับที่หลากหลาย |
| บันทึกความผิดพลาด | ซอฟต์แวร์อัตโนมัติบันทึกสัญญาณเตือนทั้งหมดความจําของเครื่องจักร |
| III ความแม่นยํา | |
| ความแม่นยําของแกน | 0.001 มิลลิเมตร |
| ความแม่นยําในการตัด | 0.1 มม. |
| IV. ความปลอดภัย | |
| ป้องกันพื้นที่ทํางาน | ด้วยการป้องกันที่ปิดไว้สี่อัน |
| เซ็นเซอร์ประตู | เครื่องตรวจจับสวิทช์ไมโครประตูความปลอดภัยด้านหน้าและด้านหลัง (ไม่จํากัด) |
| ปุ่มหยุดความต้องการ |
