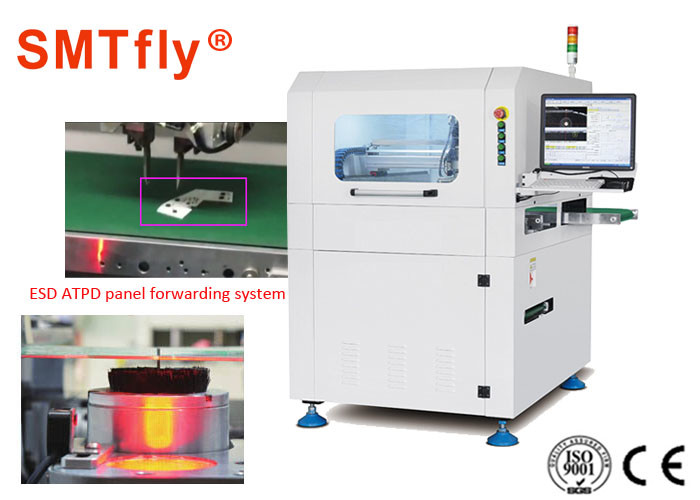

KAVO Spindle Inline PCB Router PCB Routing พร้อมระบบตัดที่มีความน่าเชื่อถือสูง CW-F03
PCB ออนไลน์ที่ใช้เป็นพิเศษในการตัดส่วนประกอบ PCBA (แผง) ออกเป็นชิ้นส่วนแยกกัน โดยมีโครงสร้างติดตั้งบนรางโดยไม่ต้องตัดด้วยจิ๊กสามารถนำไปผลิตได้ทันทีมีการตรวจสอบไฟฟ้าสถิต ESD การตอบสนองความเครียดในการตัด และการเปลี่ยนเครื่องมืออัตโนมัติ สามารถเข้าถึงความเร็วสูงสุด 60000 รอบการหมุนระบบควบคุมที่พัฒนาบนพื้นฐานของระบบ RM ของเราสามารถรับประกันได้ว่าลูกค้าจะตั้งโปรแกรมได้อย่างรวดเร็วและแม่นยำ
ข้อมูลจำเพาะ:
| แบบอย่าง | CW-F03 |
| ขนาดเครื่อง | 1000*1200*1533mm |
| น้ำหนัก | ประมาณ 1900 กิโลกรัม |
| ขนาด PCB สูงสุด | 350*350mm |
| ความหนาของ PCB | 0.4-6mm |
| ความสูงส่ง | 900±50mm |
| ทิศทางการส่ง | ซ้าย -> ขวา |
| ความเร็วในการส่ง | 1500 มม. / วินาที (สูงสุด) / ปรับได้ |
| ประเภทจานป้อน | รางนำขนส่งแบบแบ่งส่วน |
| การปรับความกว้างราง | อัตโนมัติ |
| สัญญาณการสื่อสารของคอมพิวเตอร์บนและล่าง | SMEMA |
| การวางตำแหน่ง PCB | ตัวหนีบรางบนและล่าง |
| ระบบหยิบ | ระบบจับยึดแบบหมุนได้ 360°;สูงสุด 2 กลุ่มของหัวดูดสูญญากาศ สูงสุด 4 กลุ่มของสายพานลำเลียง ESD / หน่วยส่งต่อแผงแบทช์ |
| แกนตัด/ความเร็ว | KAVO ของเยอรมนี 60,000 รอบต่อนาที/นาที |
| ประเภทคูลลิ่ง | การอัดอากาศ |
| การตรวจสอบ ESD | ใช่ |
| เปลี่ยนเครื่องมืออัตโนมัติ | ใช่ |
| การลดความเครียดตอบกลับ | ใช่ |
| เช็คใบมีดแตก | ใช่ |
| ความเร็วในการตัด | 1-200mm/s |
| ความแม่นยำในการตัด | ±0.5mm |
| ทำซ้ำความแม่นยำของตำแหน่ง | ±0.01mm |
| พิกัดความเร็วเคลื่อนที่ | 1,000 มม. / วินาที |
| ประเภทจานออก | สายพานลำเลียง ESD / หน่วยส่งต่อแผงแบทช์ |
| ประเภทการเก็บขยะ | ออกนอกเส้นทาง |
| การเขียนโปรแกรมขั้นตอน | GERBER วาดภาพนำเข้า/แก้ไขโปรแกรมผ่านระบบภาพ |
| การจ่ายอากาศ | 5-8 กก./ซม.2 |
| แหล่งจ่ายไฟ | AC380V±5%, 50/60Hz, 3KW |
คุณสมบัติ:
1. เปลี่ยนเครื่องมืออัตโนมัติ
2. การตรวจสอบ ESD
3. ข้อเสนอแนะการตัด stess
4. โหมดการผลิตอัตโนมัติ
5. ความเชื่อมโยงระหว่างฟังก์ชันสถิติ Spc กับระบบการจัดการของลูกค้า-ERP
6. สามารถติดตั้งฟังก์ชั่นป้องกันการระเบิดของเครื่องดูดฝุ่นได้
ข้อดี:
ระบบตัดที่มีความน่าเชื่อถือสูง
แกนหลักความเร็วสูง KAVO ของเยอรมนีที่มีความเร็วสูงสุด 60000 รอบ โดยมีการตรวจสอบแรงดันไฟคงที่ ESD และฟังก์ชันการตอบสนองความเครียดในการตัดและการเปลี่ยนเครื่องมืออัตโนมัติ
ระบบซุปเปอร์วิชั่น
ระบบวิชวลแมชชีนที่แม่นยำซึ่งประกอบด้วยกล้องอุตสาหกรรมในจินตนาการของเยอรมัน เลนส์ Moritex และแหล่งกำเนิดแสงระดับการวัดมัน
รองรับฟังก์ชันทั้งหมดของการสอบเทียบเครื่อง การชดเชย และการวางตำแหน่ง โดยมีความเสถียรสูงและความสามารถในการป้องกันการรบกวน
เปลี่ยนเครื่องมืออัตโนมัติ
ตัวเปลี่ยนเครื่องมือมาตรฐานรองรับเครื่องมือ 3.175 มม. สามประเภท โดยแต่ละประเภทมีความสามารถในการโหลดสูงสุด 10 อันรวมกับระบบหนีบและระบบยกที่แม่นยำสามแกน -X1,Y1 และ Z1 ของกลไกการตัดสามารถรับรู้ถึงการเปลี่ยนเครื่องมือ

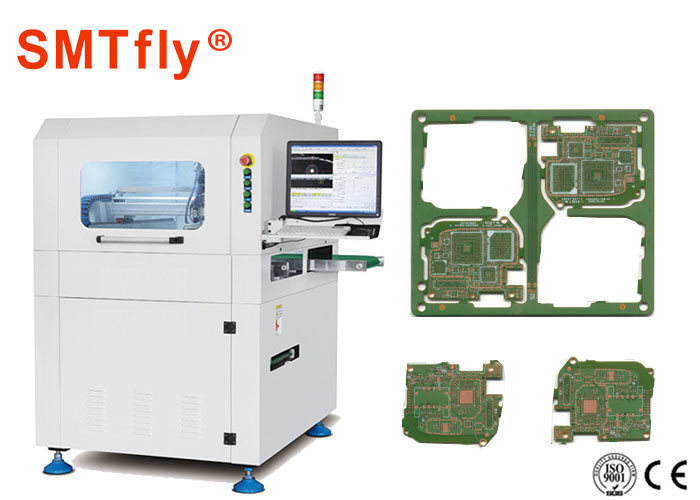

รุ่นนี้เหมาะสำหรับบอร์ด PCB ที่มีข้อต่อกัด หากคุณสนใจติดต่อเรา:
