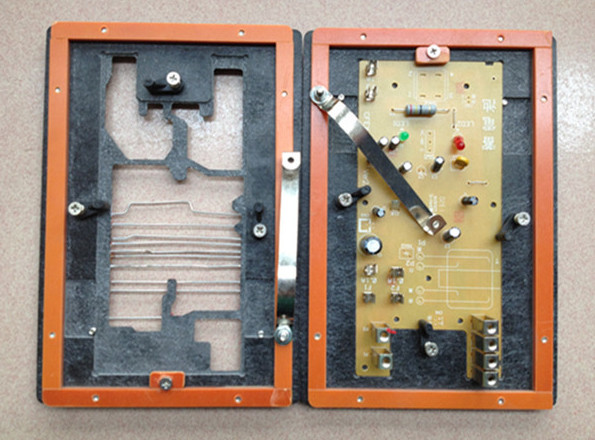

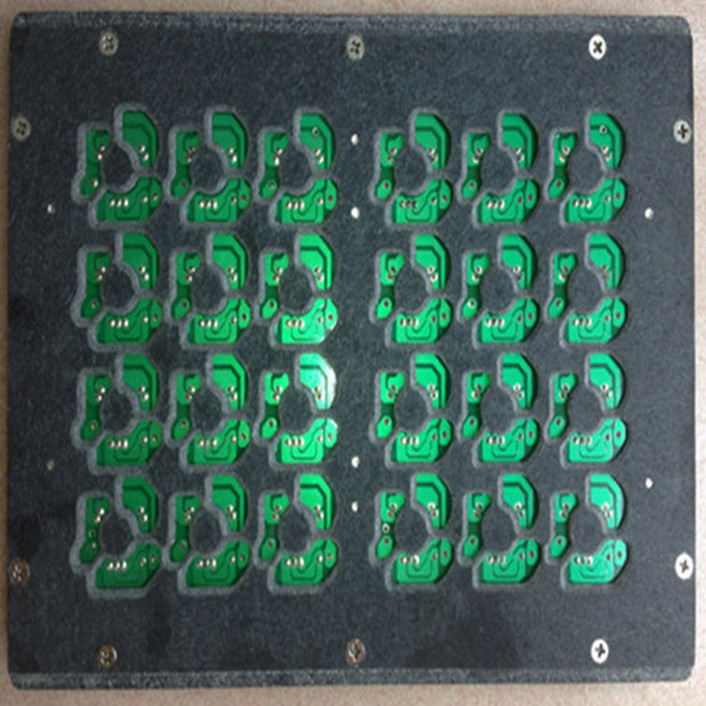

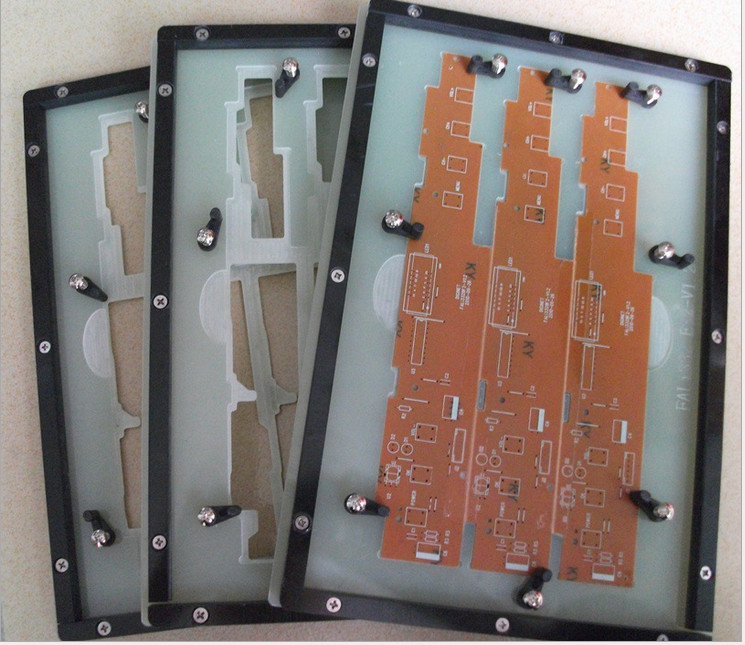

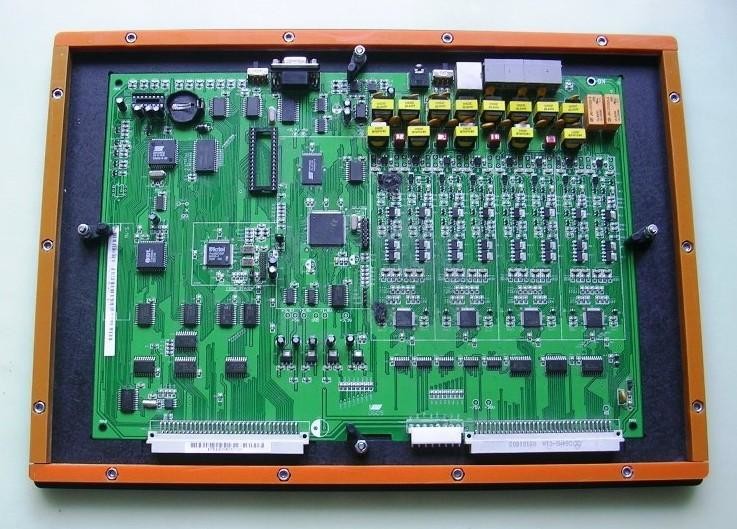

W1220mm SMT Pallet PCB Punching Tool พร้อมวงจรชีวิต 20000 เท่า

1 ชุด
MOQ
negotiable
ราคา
W1220mm SMT Pallet PCB Punching Tool พร้อมวงจรชีวิต 20000 เท่า
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
วงจรชีวิต: 200000 ครั้ง
สี: น้ำเงิน / ดำ / เทา
เงื่อนไข: ใหม่
อุณหภูมิการทำงานมาตรฐาน: 260
อุณหภูมิการทำงานสูงสุด (C): 350
ขนาดแผ่น (มม.): ที่ปรับแต่งได้
เน้น:

เครื่องมือเจาะ PCB W1220mm

,

เครื่องมือเจาะ PCB 20000 ครั้ง

,

พาเลท smt W1220mm

ข้อมูลพื้นฐาน
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: STMfly
ได้รับการรับรอง: CE ISO
หมายเลขรุ่น: STMfly-sp3
การชำระเงิน
รายละเอียดการบรรจุ: แต่ละชุดบรรจุในกล่องไม้อัด
เวลาการส่งมอบ: 3-5 วันหลังจากยืนยันการชำระเงิน
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 300 ชุดต่อเดือน
รายละเอียดสินค้า
รุ่น DurostoneCHP760 DurostoneCAS761 ดูโรสโตน
เกรด มาตรฐาน ป้องกันไฟฟ้าสถิต ป้องกันไฟฟ้าสถิตย์ (ออปติคอล)
สี สีน้ำเงิน ดำ สีเทา
ความหนาแน่น (g / mm3) 1.85 1.85 1.85
อุณหภูมิการทำงานมาตรฐาน 260 260 260
อุณหภูมิการทำงานสูงสุด (C) 350 350 350
ขนาดแผ่น (มม.) 2440 × 1220 2440 × 1220 2440 × 1220
ความหนา / น้ำหนัก (มม. / กก.) 17 มีนาคม 4/22 28/5, 6/33, 8/44 10/55, 12/66



ลูกค้าส่วนใหญ่ของเราใช้เนื่องจากข้อดีบางประการ:

1. วางตำแหน่งในสายการผลิตได้เร็วขึ้น
2. ต้นทุนต่ำเนื่องจากไม่มีแท่งเสริม
3. ปริมาณที่ดีกว่าการเก็บสต๊อก
4. ให้ผลตอบแทนที่ดีขึ้นด้วยบอร์ดประเภทต่างๆในสายการผลิต

เทคโนโลยี Surface-mount (SMT) เป็นปัจจัยสำคัญที่ผลักดันให้ความหนาแน่นของวงจรต่อตารางนิ้วสูงขึ้นบน PCBการติดส่วนประกอบและอุปกรณ์เข้ากับพื้นผิวของแผงวงจรโดยตรงทำให้ผลิตภัณฑ์ทำงานด้วยความเร็ววงจรที่สูงขึ้นมากอนุญาตให้มีความหนาแน่นของวงจรมากขึ้นและต้องการการเชื่อมต่อภายนอกน้อยลงความก้าวหน้าเหล่านี้ได้ลดต้นทุนลงอย่างมากประสิทธิภาพที่ดีขึ้นและความน่าเชื่อถือของผลิตภัณฑ์อย่างไรก็ตามผลประโยชน์เหล่านี้ไม่ได้มาโดยปราศจากความท้าทายการพิมพ์วางประสานบนขนาดแผ่นที่ลดลงการวางชิ้นส่วนที่เล็กลงและการปรับแต่งชุดประกอบทั้งหมดด้วยการสิ้นสุดการสิ้นสุดและวัสดุที่หลากหลายเป็นเพียงความท้าทายทางเทคนิคบางประการที่วิศวกรกระบวนการต้องเผชิญทุกวัน



การประมาณนี้อาจทำได้สามวิธี


หากมี PCB ให้ใช้งาน (ควรมีการเติมข้อมูล) วิศวกรฝ่ายขายของเราสามารถประเมินบอร์ดของคุณได้อย่างรวดเร็ว
หากมีข้อมูลการออกแบบ PCB เราจะประมวลผลวิเคราะห์และประเมินจากระยะไกล
คุณสามารถทำได้โดยใช้กฎที่แสดงด้านล่าง - ลูกค้าของเราพบอย่างรวดเร็วว่าสองวิธีข้างต้นเป็นวิธีที่ง่ายที่สุด
Gerber, Excellon และข้อมูลอื่น ๆ ที่จำเป็น
Pin Land เพื่อประเมินการกวาดล้างแผ่น SMT
ตัวเลขสองรูปด้านล่างแต่ละส่วนแสดงส่วนของ CSWSC ในมุมมองแผนและส่วนรูปขวามือแสดงให้เห็นว่ามีการกวาดล้างมากขึ้น
จำเป็นต้องใช้เมื่อการวางแนวของขั้วต่อตั้งฉากกับคลื่น


ส่วนประกอบ PTH ตั้งอยู่ขนานกับทิศทางผ่านคลื่น
ระยะห่างที่ต้องการระหว่างพินแลนด์และแผ่น SMT สามารถทำได้ค่อนข้างมาก
ขนาดเล็กเนื่องจากตัวประสานไม่ต้องไหล "ใต้" กระเป๋าส่วนประกอบ






ผลกระทบของการออกแบบ PCB - สำหรับนักออกแบบบอร์ด - หรือการตอบสนอง

เรามักถูกเรียกร้องจากลูกค้าให้ช่วยระบุโอกาสในการออกแบบ
เราจะระบุประเด็นปัญหาภายในบอร์ดและแนะนำการเคลื่อนย้ายส่วนประกอบที่เหมาะสม(ตามหลักการแล้วก่อนที่จะประดิษฐ์ PCB)
อย่างไรก็ตามสำหรับนักออกแบบบอร์ดที่อ่านสิ่งนี้คุณจำ "กฎ" อีกสี่ข้อได้หรือไม่ (เพื่อแข่งขันกับกฎอื่น ๆ อีกร้อยข้อที่คุณต้องมีลอย
อยู่ในหัวของคุณ)
เก็บส่วนประกอบ SMT ขนาดใหญ่ (ความสูง) ให้ห่างจากพื้นที่ PTH
เว้นพื้นที่นำหน้าและต่อท้ายรอบส่วนประกอบ PTH ให้ชัดเจนที่สุด
อย่าใส่ส่วนประกอบ SMT ใด ๆ ภายใน 3 มม. (0.12 ") ของส่วนประกอบ PTH ใด ๆ
อย่าวางส่วนประกอบ PTH ทั้งหมดไว้ในแนวเดียวกับขอบด้านหนึ่งของบอร์ด - เว้นที่ว่างไว้เพื่อให้เรารองรับการกำบังตรงกลางบอร์ดได้
