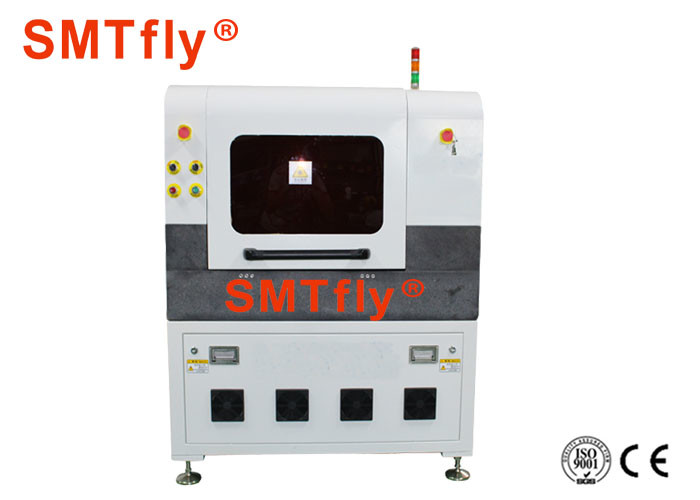

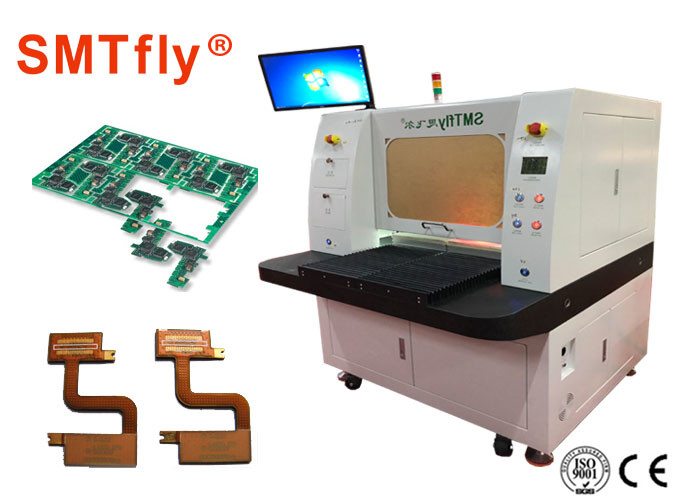

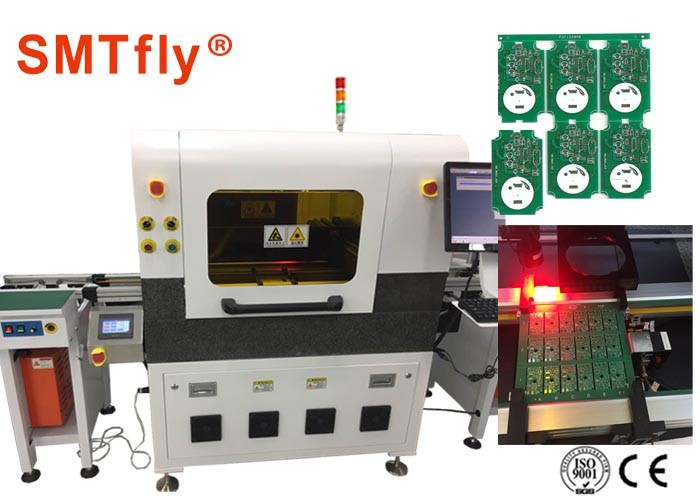

ตัวแยก PCB เลเซอร์ UV 17W สำหรับการตัดที่แม่นยำของรูปร่างที่ซับซ้อน

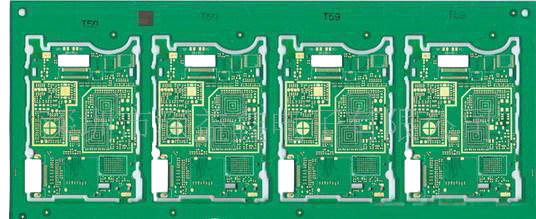

เครื่องเลเซอร์และระบบการแยกแผ่น PCB (singulation) ได้รับความนิยมในช่วงไม่กี่ปีที่ผ่านมาการแยกส่วน/การแยกส่วนทางกลทำได้โดยใช้วิธีการกำหนดเส้นทาง การตัดแบบไดคัท และเลื่อยไดซิ่งอย่างไรก็ตาม เนื่องจากบอร์ดมีขนาดเล็กลง บางลง ยืดหยุ่น และซับซ้อนมากขึ้น วิธีการเหล่านั้นจึงทำให้เกิดความเครียดทางกลที่เกินจริงไปยังชิ้นส่วนแผ่นกระดานขนาดใหญ่ที่มีพื้นผิวที่หนักจะดูดซับแรงกดเหล่านี้ได้ดีกว่า ในขณะที่วิธีการเหล่านี้ที่ใช้กับแผ่นไม้อัดที่หดตัวตลอดเวลาและซับซ้อนอาจส่งผลให้เกิดการแตกหักได้สิ่งนี้ทำให้ปริมาณงานลดลงพร้อมกับต้นทุนเพิ่มเติมของเครื่องมือและการกำจัดของเสียที่เกี่ยวข้องกับวิธีการทางกล

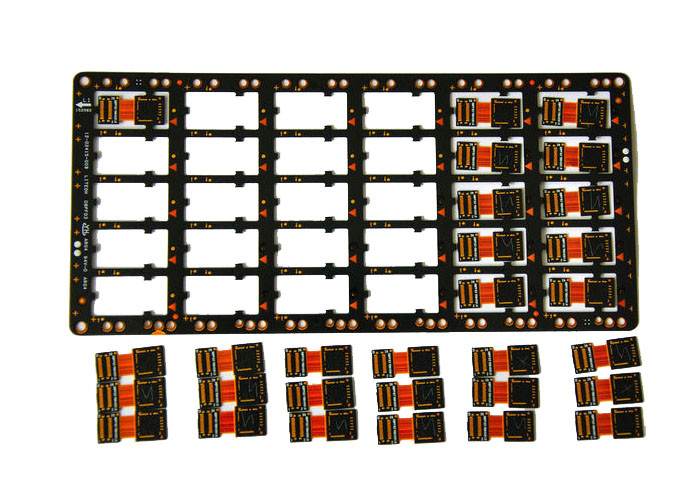

พบวงจรที่ยืดหยุ่นมากขึ้นในอุตสาหกรรม PCB และยังนำเสนอความท้าทายต่อวิธีการแบบเก่าอีกด้วยระบบที่ละเอียดอ่อนอยู่บนแผงเหล่านี้ และวิธีการที่ไม่ใช่เลเซอร์พยายามตัดมันโดยไม่ทำลายวงจรที่ละเอียดอ่อนต้องใช้วิธีการลอกผิวออกโดยไม่สัมผัส และเลเซอร์ให้วิธีการแยกตัวที่แม่นยำสูงโดยไม่เสี่ยงต่อการทำอันตรายใดๆ โดยไม่คำนึงถึงวัสดุพิมพ์
ข้อมูลจำเพาะ
| คลาสเลเซอร์ | 1 |
| แม็กซ์พื้นที่ทำงาน (X x Y x Z) | 300 มม. x 300 มม. x 11 มม. |
| แม็กซ์พื้นที่การรับรู้ (X x Y) | 300 มม. x 300 มม. |
| แม็กซ์ขนาดวัสดุ (X x Y) | 350 มม. x 350 มม. |
| รูปแบบการป้อนข้อมูล | เกอร์เบอร์, เอ็กซ์-เกอร์เบอร์, DXF, HPGL, |
| แม็กซ์โครงสร้างความเร็ว | ขึ้นอยู่กับการใช้งาน |
| ความแม่นยำของตำแหน่ง | ± 25 μm (1 ล้าน) |
| เส้นผ่านศูนย์กลางของลำแสงเลเซอร์โฟกัส | 20 ไมครอน (0.8 มิล) |
| ความยาวคลื่นเลเซอร์ | 355 นาโนเมตร |
| ขนาดระบบ (กว้าง x สูง x ลึก) | 1000mm*940mm *1520 มม. |
| น้ำหนัก | ~ 450 กก. (990 ปอนด์) |
| สภาพการใช้งาน | |
| แหล่งจ่ายไฟ | 230 VAC, 50-60 Hz, 3 kVA |
| คูลลิ่ง | ระบายความร้อนด้วยอากาศ (ระบายความร้อนด้วยน้ำ-อากาศภายใน) |
| อุณหภูมิโดยรอบ | 22 °C ± 2 °C @ ± 25 µm / 22 °C ± 6 °C @ ± 50 µm (71.6 °F ± 3.6 °F @ 1 Mil / 71.6 °F ± 10.8 °F @ 2 Mil) |
| ความชื้น | < 60% (ไม่กลั่นตัว) |
| อุปกรณ์เสริมที่จำเป็น | หน่วยไอเสีย |
ทำไมต้องเป็นเรา
1.วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ
วิศวกรพร้อมที่จะส่งไปยังประเทศที่เป็นอิสระเพื่อทำการฝึกอบรมด้านเครื่องจักรและให้การสนับสนุนด้านเทคนิค
2. รับประกันตัวเครื่อง 1 ปี ยกเว้นอุปกรณ์เสริม
โครงสร้างเฟรมที่ทนทานและใบมีดเหล็กกล้าของญี่ปุ่นได้รับการประเมินที่ดีและเป็นที่ยอมรับจากลูกค้าในต่างประเทศเรามีอะไหล่สำหรับเปลี่ยนภายใต้การรับประกันฟรี ลูกค้าต้องแบกรับค่าขนส่งเท่านั้น
3..บริการลูกค้าอย่างมีประสิทธิภาพ
พวกเราทุกคนแข็งแกร่งและฉลาดกว่าพวกเราแต่ละคนด้วยกันในการประสบความสำเร็จ เราต้องรับผิดชอบ ร่วมมือกับเพื่อนร่วมงานและหน่วยงานอื่น สื่อสารซึ่งกันและกันอย่างมีประสิทธิภาพ ส่งเสริมความกระตือรือร้น และมีส่วนร่วมในการตัดสินใจเพื่อให้ลูกค้าเข้าถึงได้และตอบกลับอย่างรวดเร็วเพื่อแก้ปัญหาและสร้างมูลค่าให้กับลูกค้า
4. เทคนิคขั้นสูงและผู้เบิกทางในการประมวลผลทำให้เครื่องจักรคุณภาพสูง
ในฐานะโรงงานที่ใหญ่ที่สุดในจีนตอนใต้ เรามีประสบการณ์ 12 ปีในด้านเครื่องแยก PCB และเครื่องบัดกรีเครื่องเราเตอร์ pcb
ทีม R&D ของเราอัพเกรดเครื่องจักรที่มีอยู่อย่างต่อเนื่องเพื่อให้สอดคล้องกับแนวโน้มการพัฒนาตลาด
การอนุมัติ CE
